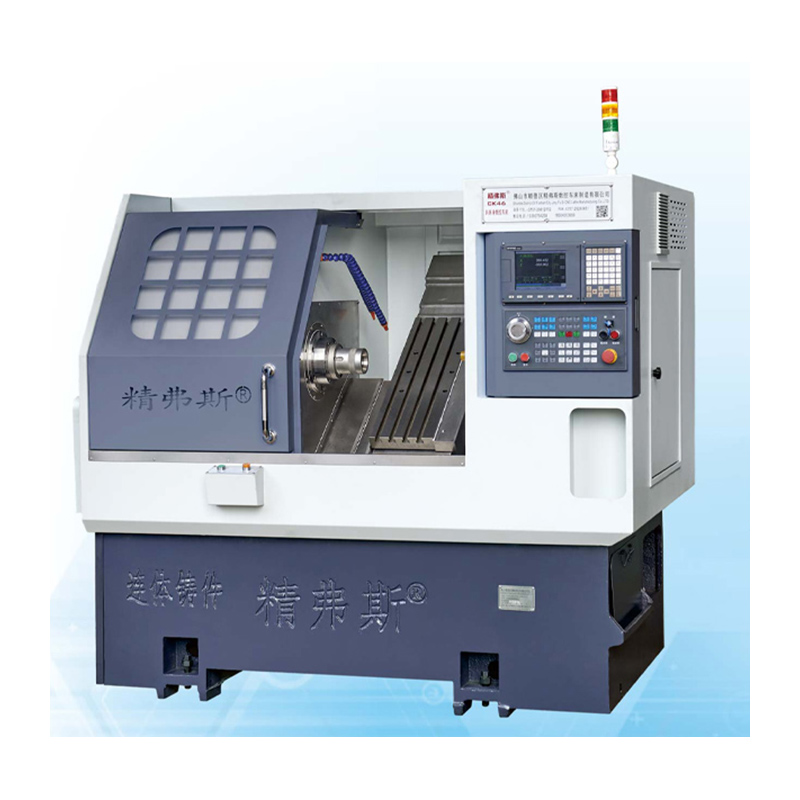

Айналу фрезерлі қосылыс CNC PELSE

JingFusi® бұрылыс фрезерлік фрезерлік фрезерлеудің CNC-ді анықтайтын аспектісі - оның рок-қатты және құлшыныс құрылысы. Бұл ең қажет жұмыс жүктемелеріне қарамастан, ол дұрыс емес және дәйекті өнімділікті сақтайды. Ауыр кереует пен сызықты төсек-орынға ие болу, бұл машина ұзақ өмір сүру үшін дайындалған және барлық үміттерден асатын тәуелді нәтижелер береді.

Үлгі:CK76DTY

Сұрау жіберу

Өнім Сипаттамасы

CNC-ті бұру фрезерлеу

JingFusi® өндірушісі ұсынған жоғары сапалы бұрылыс фрезерлік қосылыстары, дәл өңдеу және дайындаудың түпкілікті шешімі болып табылады.

Негізінен, CNC-ді бұру фрезерлік фрезерлік фрезерлеудің негізгі құны қазіргі заманғы өндірістік процестердің қаукесімен теңдестірілген дәлдік, тиімділік пен әмбебапты қамтамасыз ету болып табылады. Біздің CNC диірмендеріне айналымдық палаталарымыз кесілген технологияны бұру, фрезерлеу, бұрғылау және түрту сияқты әр түрлі операцияларды дәл және тез орындау үшін қолданады.

CNC-ді бұрап, бұрылыс фрезерлеу қосымшасы жоғары жылдамдықты шпиндель моторымен жабдықталған, сонымен қатар өңдеу кезінде жылдам және дәл жылдамдықты қамтамасыз ету үшін жоғары жылдамдықты шпиндель моторымен жабдықталған. Бұл мүмкіндік күрделі өңдеу тапсырмаларында өте маңызды, өйткені ол жоғары дәлдікті сақтау кезінде өндіріс циклінің уақытын едәуір төмендетуі мүмкін.

Оның үстіне, осы машина құралы орнатылған CNC-ді басқару жүйесі пайдаланушыға ыңғайлы дизайнды қабылдайды, жаңадан келген және тәжірибелі операторлар үшін, өңдеуді және жұмыс істеуді аяқтауға оңай және тез жасайды. Бұл мүмкіндік оны шеберханалар, шағын бизнес және тіпті ірі өндірістік зауыттар үшін тамаша таңдау етеді.

CNC-дің бұрандалы қосылыстарының тағы бір ерекшелігі - оның қуатты өңдеу қабілеті. Төсекке және орталықтар арасындағы үлкен қашықтықта, ол кез-келген өңдеу қажеттіліктерін қанағаттандыру үшін әртүрлі өлшемдер мен пішіндердің үлкен дайындамаларын оңай өңдей алады.

CNC-ді бұру қосымшасы

зат	Патшаның үлгісі	бірлік	Ck46dty	Ck52dty
Өңдеу көлемі	Шпиндельдің максималды айналу диаметрі	мм	Ø 600
	Сыртқы шеңбердің максималды ұзындығы	мм	300
	Максималды бар диаметрі	мм	Ø 45	Ø 55
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	6000 (4500 параметр)	4200 (3500 параметр)

	Шпиндельдің бас түрі		A2-5	A2-6
	Диаметрі тесік арқылы шпиндель	мм	Ø 56	Ø 66
тамақтану	X / z / y ось максималды соққысы	мм	800/400 / ± 60


	90 ° Қуат бастары шпиндельдің ортасынан өтеді	мм	60
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (18) / 24 (18-бап) / 15 (12-бап)
	X / z / y axis бұрандасы	мм	32/32/32
	X / z / y axis роликті трек	мм	35/35/35
Мұнараны қуат	Мұнараны қызықтыратын модель (Power Turret)	Bmt	BMT45, қосымша BMT55

	Қуат басының коллеті	Болды	ER25
	Тіркелген құрал ұстағыштың мөлшері	мм	25x25
	Бұрақ ұстағыш диаметрі	мм	Ø25
Тенток	Негізгі моторлы қуат / момент	КВт / нм	7,5 кВт / бағамы 47NM	11 кВт / бағаланған 72nm


	X / z / y ось моторы / момент	КВт / нм	Yaskawa 1.8KW / 11.5N. Қосымша жаңа буын2.4 кВт / бағаланған 11.5nm
	Мұнара қуат қозғалтқышының максималды жылдамдығы	r / min	80000 ° (қуат басы ≤7000 өзгеріс, 90 ° қуат ≤6000 өзгерту)
	Power Head Motor Power / момент	КВт / нм	8,5 кВт / бағаланған 16.5NM
	Мұнара құралының қуаты / моменті Моторды өзгерту	КВт / нм	Жаңа буын1.0 кВт /3.1nm
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық қысым


	Төсек бейімділігі	°	35
	Машина құралының ұзындығы x ені x Биіктігі	мм	2200x1500x1900
	Барлық машинаның жалпы салмағы	КГ	3900 кг
	Жалпы қуат	кВт	15
	Қуатты орташа тұтыну	КВт / сағ	3

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
