Миллинг композициялық мезгілін айналдыру

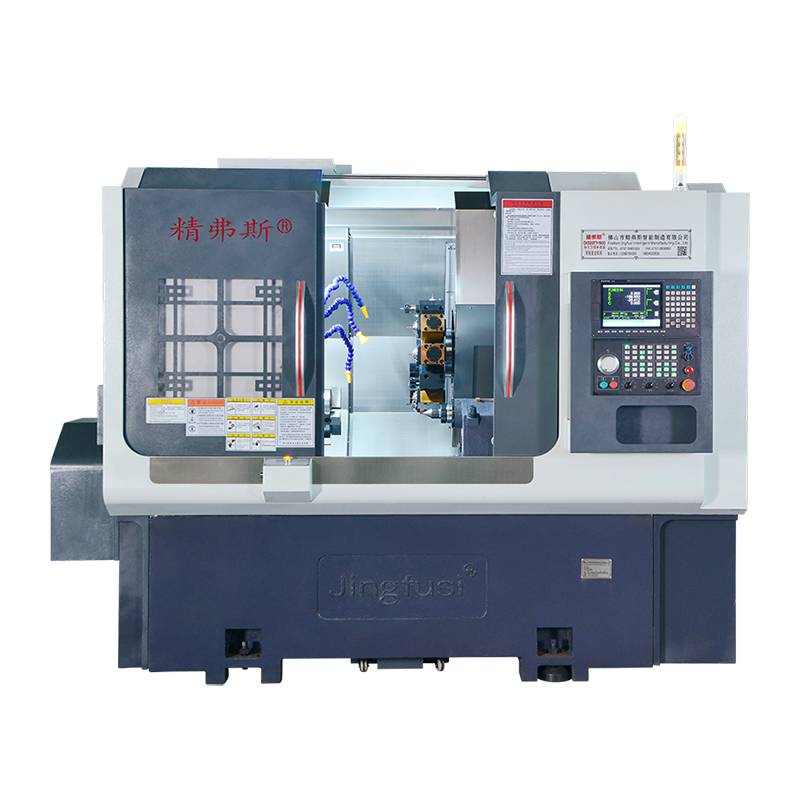

JingFusi жоғары сапалы бұрылатын фрезерлік құрамдас станок машинасы оның дизайнында икемді шпиндельді ұстайтын көмекші механизмді, оны өңдеу кезінде қаттылықты арттырады. Тікелей құралды өзгерту жүйесі күрделі құралдарды өзгерту бағдарламаларын және құралдың өзгеруін азайтады, нәтижесінде пайдаланушылар үшін тиімді өңдеу және үнемдеу нәтижелері. Бұл инновациялық дизайн машинаның жұмыс кезінде жалпы тұрақтылығын жақсартады, сонымен қатар құралды өзгерту процесін жетілдіреді, өңдеу жұмыс процесін пайдаланушылар үшін тиімді және үнемді етеді.

Үлгі:CK52DTY

Сұрау жіберу

Өнім Сипаттамасы

JingFusis жеткізушілерінен бұрылатын фрезе композициялық майсыз машина бұрылыс, фрезерлік, бұрғылау, скучно, скучно және басқа да функциялар бір, жан-жақты құрылғыға кіреді. Аяқтау және бүйірлік фрезерлеу, бұрғылау, түрту және құрастыруды және құрама өңдеуді орындауға қабілетті, бұл машина күрделі пішіндер үшін өте қолайлы және дәлдік ерекшеліктерін талап етеді. Бұл айналмалы бөлшектердің жан-жақты өңдеу қажеттіліктерін бір қысқыштағы барлық немесе көптеген әрекеттерді аяқтау арқылы өңдеуге арналған. Бұл ерекше дәлдікті қамтамасыз етіп қана қоймай, тиімділікті арттырады, сонымен бірге өңдеу процесінде шығындарды азайтуға әкеледі.

Фрезиттік композициялық лате машинасының негізгі сипаттамалары:

1.Мен жалпы ішкі кеңістікпен жасалған келісім.

2. Жоғары дәлдікті, өздігінен бар шпиндель құрылымын және тез гидравликалық айналмалы жүйені және тездетілген гидравликалық айналмалы жүйенің жоғарылауы.

3. Машина құралының жоғары жылдамдықты мүмкіндіктерін қамтамасыз ету.

4. Сервокс моторының құндылығындағы дәлсіздіктерді тудырудан қуатты үзілістер.

Машиналық саяхат диаграммасы

Өнім туралы мәліметтер

Параметрлер тізімі

зат	Патшаның үлгісі	бірлік	Ck52dty	Ck76dty	Ck46dty
Өңдеу көлемі	Шпиндельдің максималды айналу диаметрі	мм	Ø 700
	Сыртқы шеңбердің максималды ұзындығы	мм	520
	Максималды бар диаметрі	мм	Ø 55	Ø 72	Ø 45
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	4200 (3500 параметр)	3200 (2000 параметр)	6000 (4500 жиын)
	Шпиндельдің бас түрі		A2 - 6	A2 -8	A2 - 5
	Диаметрі тесік арқылы шпиндель	мм	Ø 66	Ø 86	Ø 56
тамақтану	X / z / y ось максималды соққысы	мм	260/500 / ± 60
	90 ° Қуат бастары шпиндельдің ортасынан өтеді	мм	30
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (16) / 24 (16 параметр) / 14 (8-бап)
	X / z / y axis бұрандасы	мм	40
	X / z / y axis роликті трек	мм	35/45/35
Мұнараны қуат	Мұнараны қызықтыратын модель (Power Turret)	Bmt	Bmt55
	Қуат басының коллеті	Болды	Er32
	Тіркелген құрал ұстағыштың мөлшері	мм	25x25
	Бұрақ ұстағыш диаметрі	мм	Ø32
Электр машиналары	Негізгі моторлы қуат / момент	КВт / нм	11 кВт / бағаланған 72nm	15 кВт / 98nm бағаланған	7,5 кВт / бағамы 47NM
	X / z / y ось моторы / момент	КВт / нм	Yaskawa 2.9 кВт /18.6.6nm.6nm түйісуі
	Мұнарасы қуаты моторының қуаты / моменті	КВт / нм	Жаңа ұрпақ 3.1 кВт / 15NM
	Мұнара қуат қозғалтқышының максималды жылдамдығы	r / min	6000 (4000 параметр), жалпы жылдамдықты 4000
	Power Head Motor Power / момент	КВт / нм	3.1 кВт / 15нм
	Мұнара құралының қуаты / моменті Моторды өзгерту	КВт / нм	Жаңа буын1.0 кВт /3.1nm
Тенток	Тоқырауға арналған инсульт	мм	520
	Тоқыраудың максималды гидравликалық соққысы	мм	100
	Тоқ тәрізді ине конус тесіп алыңыз	М)	Мохтар 5 #
	Кеңес пен Чак арасындағы максималды қашықтық	мм	690
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық, міндетті емес бағдарламаланады
	Төсек бейімділігі	°	30 ° немесе 15 °
	Машина құралының ұзындығы x ені x Биіктігі	мм	2500x1680x1900
	Барлық машинаның жалпы салмағы	КГ	5000 кг
	Жалпы қуат	кВт	20
	Қуатты орташа тұтыну	КВт / сағ	3
