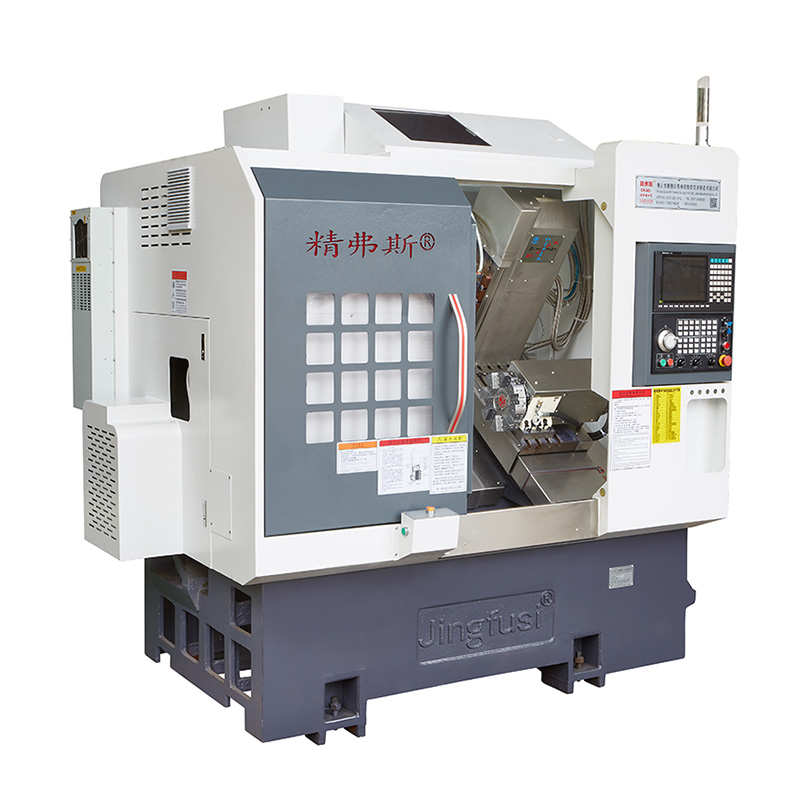

Тұрақты диірмен өңдеу машинасы

Jingfusi® қосылған-диірменді өңдеу машинасы, мысалы, микро компоненттер, микро-түйнектер, стакандар, сағаттар, сағаттар және әртүрлі жабдық аксессуарлары сияқты күрделі пішіндері бар бөлшектерді жаппай өндіруге жарамды.

Үлгі:CK52-5+5+Y

Сұрау жіберу

Өнім Сипаттамасы

Тұрақты диірмен өңдеу машинасы жоғары дәлдік пен жоғары тиімділіктің сипаттамаларына ие. Ол бағыттауыштар мен нұсқаулық арасында ауыса алады, доменардың ұзындығына сәйкес тиісті өңдеуді орындай алады және ақылға қонымды құрылымға ие. Барлық үш осьтер жақсы тозуға төзімді және жоғары дәлдікке ие сызықты жылжымалы бағыттағыштарды пайдаланады. SERVO моторымен басқарылатын, желілік құралдың жолының құрылымы жылдам құралды өзгерту сипаттамалары, CNC жүйесінде толық функциялары бар және оны басқару оңай. Жеңілдікпен өңдеуді азайтуға азайтуға арналған материалдар қажет емес және жоғары жылдамдықпен және жоғары дәлдікпен жолдарды өңдей алмайды, ал ең төменгі сатылатын материал тек 30 мм құрайды. Қосымша бүйірлік өңдеу құрылғысы бұрғылау және фрезерлік процестерді жүзеге асыра алады.

Машиналық саяхат диаграммасы

Өнім туралы мәліметтер

Параметрлер тізімі

зат	мазмұны	бірлік	Ck46-5 + 5 + y	Ck52-5 + 5 + y
Өңдеу көлемі	Төсекке айналдыру	мм	Ø 500
	Сыртқы шеңбердің максималды ұзындығы	мм	320
	Максималды бар диаметрі	мм	Ø 45	Ø 51 ~ 55
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	6000 (4000-ға қойылған)	4500 (3500-ге қойылған)
	Шпиндельдің бас түрі		A2-5	A2-6
	Диаметрі тесік арқылы шпиндель	мм	Ø 56	Ø 66
тамақтану	X / z / y ось максималды соққысы	мм	800/470/310
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (18) / 24 (18-бап) / 15 (параметр 8)
	X / z / y axis бұрандасы	мм	32/32/25
	X / z / y осьтік рельс	мм	35/35/25
Пышақ мұнарасы	Сегіз станция мұнарасы	ДК	8 станция, қос саңылаулы құрал иесілерімен, қосымша 12 станциямен жабдықталуы мүмкін
Қуат бастығы	Power Head құралын ұстап тұру		ER25
	Қуат басының максималды жылдамдығы	r / min	6000 (4000-ға қойылған), көбінесе өнімдерді 4000-нан өңдеу үшін қолданылады
	Максималды орнату Бұрғылау және фрезерлік бас диаметрі	мм	Ø 16
	Қуат басының білігі мен білігі арасындағы қашықтық	мм	65
Электр машиналары	Негізгі моторлы қуат / момент	КВт / нм	7.5 кВт / 47,75нм, қосымша 11 кВт / 70.03nm, өңдеу қуаты 80 және одан жоғары болат бөлшектерге арналған
	X / z / y ось моторы / момент	КВт / нм	Yaskawa 1.8KW / 11.5NM. Қосымша жаңа буын 2.4 кВт / бағамы 11.5nm
	X / z Қуат басының моторы / момент	КВт / нм	2,4 кВт / 11.5нм
	Қуат бас моторының максималды жылдамдығы	r / min	5000
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық қысым
	Төсек бейімділігі	°	35
	Пышақ үстелінің ұзындығы x ені	мм	700x290
	Машина құралының ұзындығы x ені x Биіктігі	мм	2200x1580x2000
	Барлық машинаның жалпы салмағы	КГ	3430
	Жалпы қуат	кВт	13
	Қуатты орташа тұтыну	КВт / сағ	2

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
