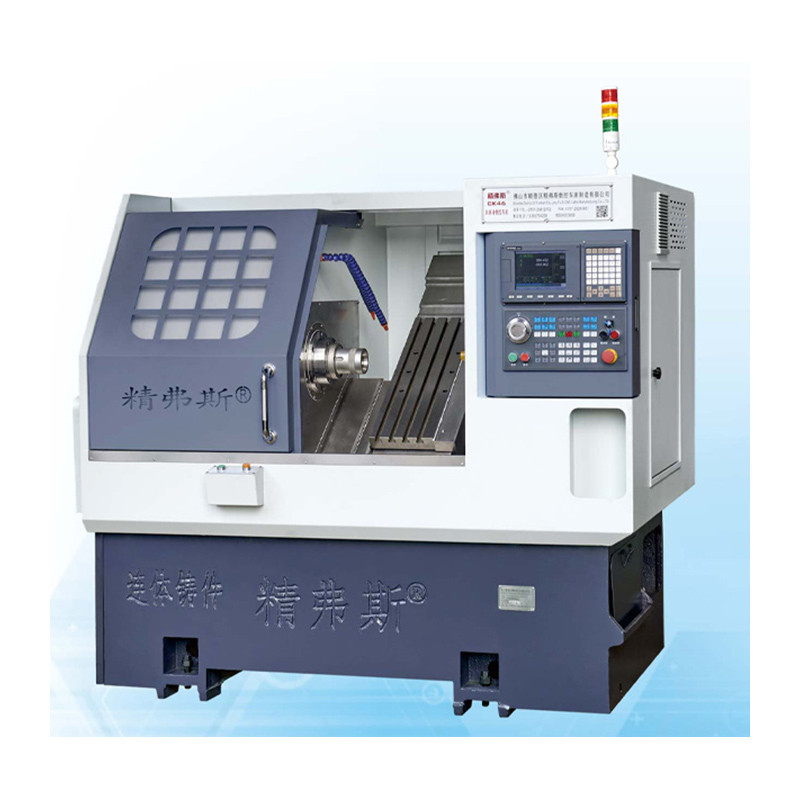

Көлбеу төсек CNC токарлық станок
Jingfusi® көлбеу төсек CNC токарлық станок - көлбеу немесе көлбеу төсек дизайны бар компьютерлік сандық басқару (CNC) токарь станогының бір түрі. Бұл дизайн оны дәстүрлі тегіс төсек токарь станоктарынан ерекшелендіреді. Көлбеу төсек токарь станокында машинаның төсеніші немесе негізі көлденең жазықтыққа қатысты әдетте шамамен 35 градус бұрышта еңкейеді. Бұл дизайн бірнеше артықшылықтарды ұсынады және қазіргі заманғы өңдеу және өндіріс процестерінде жиі қолданылады.
Үлгі:CK46
Сұрау жіберу
Өнім Сипаттамасы
Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!
Jingfusi® көлбеу төсек CNC токарлық станоктың ерекшеліктері:
35 градус көлбеу төсек CNC токарлық станок
Чипті тасымалдау сыйымдылығы үлкен және ыңғайлы, тұтынушы алдыңғы немесе артқы жағында чипті тасымалдауды таңдай алады
Бұрандалы алдын ала созылатын құрылым
Банды түрдегі құрал посты
Чипті тасымалдау сыйымдылығы үлкен және ыңғайлы, тұтынушы алдыңғы немесе артқы жағында чипті тасымалдауды таңдай алады
Бұрандалы алдын ала созылатын құрылым
Банды түрдегі құрал посты
Міне, көлбеу төсек CNC токарлық станоктың кейбір негізгі ерекшеліктері мен артықшылықтары:
Қаттылық: көлбеу төсек конструкциясы кескіш құралдар мен дайындамалар үшін жақсы қолдау мен тұрақтылықты қамтамасыз ете отырып, машинаның қаттылығын арттырады. Бұл қаттылық өңдеу дәлдігі мен бетті өңдеудің жақсаруына әкеледі.
Чиптерді басқару: Төсектің көлбеу бағыты чиптерді тиімдірек эвакуациялауға мүмкіндік береді. Өңдеу процесінде өндірілген жоңқалар жұмыс аймағынан алыстап кетеді, бұл чиптің жиналу және құралдың зақымдалу қаупін азайтады.
Эргономика: Көлбеу төсек токарлары жиі эргономикалық дизайнға ие, бұл операторларға дайындамаларды тиеуді және түсіруді жеңілдетеді. Көлбеу төсек өңдеу аймағының жақсырақ көрінуін қамтамасыз етеді, бұл оператордың тиімділігі мен қауіпсіздігін арттырады.
Құрал кедергісін азайтады: қиғаш төсек конструкциясы кескіш құрал мен дайындама арасындағы кедергі қаупін азайтады, әсіресе күрделі немесе контурлы бөлшектерді өңдеу кезінде.
Жоғары жылдамдықты өңдеу: көлбеу төсек токарьлары жоғары жылдамдықты өңдеу операциялары үшін өте қолайлы. Жақсартылған қаттылық және чиптерді эвакуациялау мүмкіндіктері жылдамырақ кесу жылдамдығына және жоғары өнімділікке мүмкіндік береді.
Әмбебаптығы: Бұл станоктар әмбебап болып табылады және оларды қаптау, бұрғылау, бұрғылау, бұрау және ойықтарды қоса алғанда, токарлық операциялардың кең ауқымы үшін пайдалануға болады.
Автоматтандыруды біріктіру: көлбеу төсек CNC токарьларын өнімділікті одан әрі арттыру және қол еңбегін азайту үшін робот тиегіштер сияқты автоматтандыру жүйелерімен оңай біріктіруге болады.
Дәлдік және дәлдік: көлбеу төсек конструкциясының қаттылығы мен тұрақтылығы өңдеудің жоғары дәлдігі мен дәлдігіне ықпал етеді, бұл оны қатаң төзімділікті қажет ететін қолданбалар үшін қолайлы етеді.
Материалдық үйлесімділік: Көлбеу төсек токарлары әртүрлі материалдарды, соның ішінде металдарды, пластмассаларды және композиттерді өңдей алады, бұл оларды аэроғарыш, автомобиль және медициналық құрылғылар өндірісі сияқты кең ауқымды салаларға жарамды етеді.
Құралдарды өзгерту: Көптеген көлбеу төсек CNC токарлық станоктар құралды тез және автоматтандырылған өзгертуге, тоқтау уақытын азайтуға және тиімділікті арттыруға мүмкіндік беретін құрал ауыстырғыштармен жабдықталған.
Қорытындылай келе, көлбеу төсек CNC токарлық станок дәстүрлі тегіс төсек токарь станоктарына қарағанда бірнеше артықшылықтарды ұсынады, оның ішінде қаттылықты, чипті басқаруды және эргономиканы қамтиды. Бұл машиналар әдетте дәлдік, тиімділік және әмбебаптық маңызды болып табылатын заманауи өңдеу орталарында қолданылады.
Чиптерді басқару: Төсектің көлбеу бағыты чиптерді тиімдірек эвакуациялауға мүмкіндік береді. Өңдеу процесінде өндірілген жоңқалар жұмыс аймағынан алыстап кетеді, бұл чиптің жиналу және құралдың зақымдалу қаупін азайтады.
Эргономика: Көлбеу төсек токарлары жиі эргономикалық дизайнға ие, бұл операторларға дайындамаларды тиеуді және түсіруді жеңілдетеді. Көлбеу төсек өңдеу аймағының жақсырақ көрінуін қамтамасыз етеді, бұл оператордың тиімділігі мен қауіпсіздігін арттырады.
Құрал кедергісін азайтады: қиғаш төсек конструкциясы кескіш құрал мен дайындама арасындағы кедергі қаупін азайтады, әсіресе күрделі немесе контурлы бөлшектерді өңдеу кезінде.
Жоғары жылдамдықты өңдеу: көлбеу төсек токарьлары жоғары жылдамдықты өңдеу операциялары үшін өте қолайлы. Жақсартылған қаттылық және чиптерді эвакуациялау мүмкіндіктері жылдамырақ кесу жылдамдығына және жоғары өнімділікке мүмкіндік береді.
Әмбебаптығы: Бұл станоктар әмбебап болып табылады және оларды қаптау, бұрғылау, бұрғылау, бұрау және ойықтарды қоса алғанда, токарлық операциялардың кең ауқымы үшін пайдалануға болады.
Автоматтандыруды біріктіру: көлбеу төсек CNC токарьларын өнімділікті одан әрі арттыру және қол еңбегін азайту үшін робот тиегіштер сияқты автоматтандыру жүйелерімен оңай біріктіруге болады.
Дәлдік және дәлдік: көлбеу төсек конструкциясының қаттылығы мен тұрақтылығы өңдеудің жоғары дәлдігі мен дәлдігіне ықпал етеді, бұл оны қатаң төзімділікті қажет ететін қолданбалар үшін қолайлы етеді.
Материалдық үйлесімділік: Көлбеу төсек токарлары әртүрлі материалдарды, соның ішінде металдарды, пластмассаларды және композиттерді өңдей алады, бұл оларды аэроғарыш, автомобиль және медициналық құрылғылар өндірісі сияқты кең ауқымды салаларға жарамды етеді.
Құралдарды өзгерту: Көптеген көлбеу төсек CNC токарлық станоктар құралды тез және автоматтандырылған өзгертуге, тоқтау уақытын азайтуға және тиімділікті арттыруға мүмкіндік беретін құрал ауыстырғыштармен жабдықталған.
Қорытындылай келе, көлбеу төсек CNC токарлық станок дәстүрлі тегіс төсек токарь станоктарына қарағанда бірнеше артықшылықтарды ұсынады, оның ішінде қаттылықты, чипті басқаруды және эргономиканы қамтиды. Бұл машиналар әдетте дәлдік, тиімділік және әмбебаптық маңызды болып табылатын заманауи өңдеу орталарында қолданылады.
Машинаның саяхат диаграммасы
Өнім мәліметтері
Параметрлер тізімі
| жоба | бірлік | CK46 | CK52 | CK76 | |
| Максималды айналу ұзындығы | мм | 350 | |||
| Кереуеттегі ең үлкен бұрылу диаметрі | мм | Ø 500 | |||
| Скейтбордтағы максималды бұрылу диаметрі | мм | Ø 160 | |||
| Төсек бейімділігі | ° | 35° | |||
| X/Z осінің тиімді қозғалысы | мм | Диаметрі 1000/400 | |||
| X/Z осінің бұрандасының техникалық сипаттамалары | мм | 32 | |||
| X/Z осі рельсінің техникалық сипаттамалары | мм | 35 | |||
| X/Z осі қозғалтқышының қуаты | кВт | 1.3 | |||
| X/Z осінің максималды жылдам қозғалысы | м/мин | 24 | |||
| Станок ұзындығы X ені X биіктігі | мм | 2100X1580X1800 | |||
| Бүкіл машинаның жалпы салмағы | КГ | 2600 | |||
| Пышақ нөмірі | түзету | 8 | |||
| Шаршы пышақ өлшемі | мм | 20X20 | |||
| Дөңгелек тесік кескіш өлшемі | мм | Ø20 | |||
| Жалпы қуат | кВт | 13 | 13 | 16 | |
| Орташа қуат тұтыну | кВт/сағ | 2 | 2 | 2.5 | |
| негізгі білік | Шпиндельдің ұшы пішіні |
|
A2-5 | A2-6 | A2-8 |
| Шпиндельдің максималды жылдамдығы | айн/мин | 6000 (4500-ге орнатылған) | 4200(3500-ге орнатылған) | 3200(2500-ге орнатылған) | |
| Шпиндель қозғалтқышының қуаты | кВт | 7.5 | 7.5 | 11 | |
| Шпиндельді қозғалтқыштың номиналды моменті | Нм | 47,8 Нм | 47,8 Нм | 72Нм | |
| Жолақтың максималды өту диаметрі | мм | Ø 45 | Ø 51 | Ø 75 | |
Станоктың дәлдігі
| Машинаның дәлдігі, Jingfus факторының стандарты: | ||||
| Негізгі сынақ элементі | Схематикалық диаграмма | Анықтау әдісі |
Зауыттық стандарт |
|
| Шпиндельдің радиалды соғуы, |
 |
Сыртқы конустың ағуын анықтаңыз | 0.0025 | |
| X осінің қайталанатын орны |
 |
X осінің қайталанатын орналасуын анықтаңыз. Ескертпе: Суық қозғалтқыш пен ыстық қозғалтқыштың қатесін жою үшін алдымен шамамен 50 рет болжаңыз, содан кейін қайталанатын орналасуды анықтаңыз. | 0.0025 | |
| Z осінің қайталанатын орны |
 |
Z осінде қайталанатын позицияны анықтау. Ескертпе: Суық қозғалтқыш пен ыстық қозғалтқыштың қатесін жою үшін алдымен шамамен 50 рет болжаңыз, содан кейін қайталанатын орналасуды анықтаңыз. | 0.0025 | |
| Егер тұтынушы X/Z/Y осінің ISO немесе VD1 дәлдігін сынағысы келсе, ол келісім-шартты жазу кезінде анықталуы керек. Тұтынушы бұл элементті Jingfusi зауытының бастапқы қабылдауымен бір уақытта сынап көруі керек. | ||||
