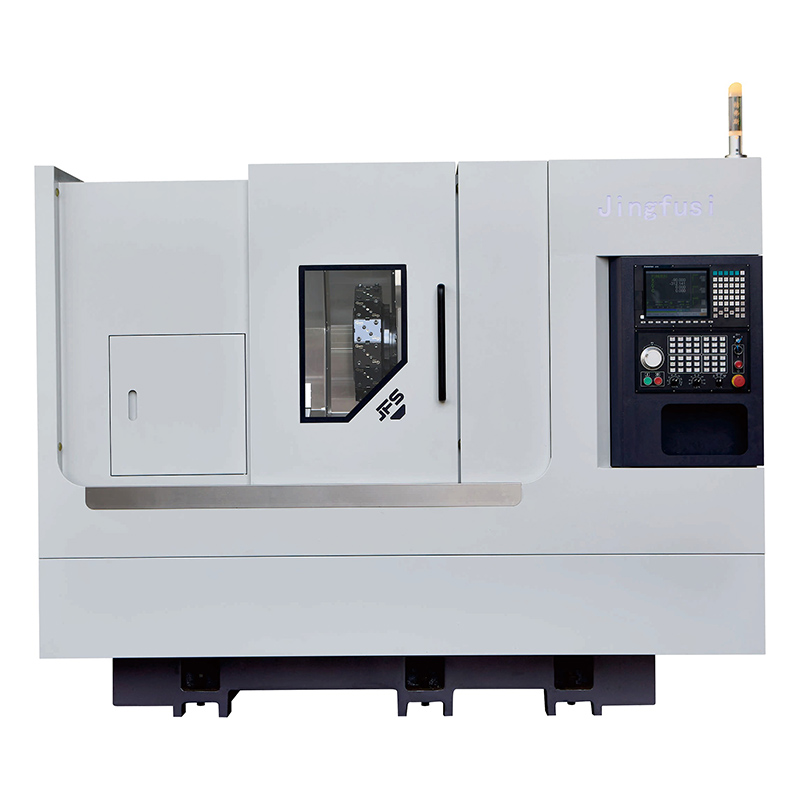

Power Turret CNC токарь CK52 76DTYW-500

Jingfusi сапалы Power Turret CNC токарь CK52 76DTYW-500 қамтамасыз етеді. Біз өнімділігі жоғары, үнемді станоктарды шығаруды міндеттеміз. Бізбен байланысып, баға ұсынысын алуға қош келдіңіз!

Үлгі:CK52/76DTYW-500

Сұрау жіберу

Өнім Сипаттамасы

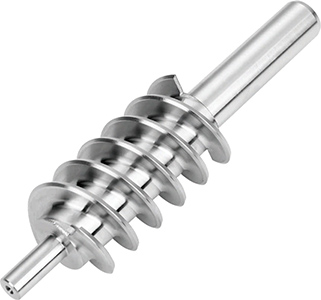

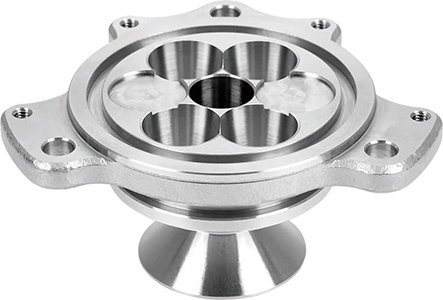

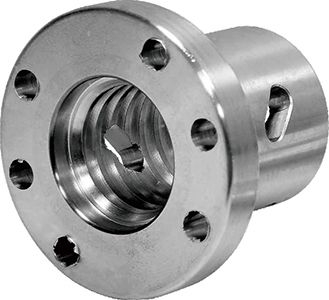

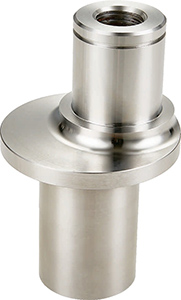

Jingfusi өндірушісінің осы Power Turret CNC токарлық станок CK52 76DTYW-500 фрезерлік және бұру функциялары тот баспайтын болат, титан қорытпасы және көміртекті болат сияқты күрделі материалдарды өңдей алады. Ал біз бұл машина жабдығы бүйірлік чипті және артқы чипті интеграцияға қол жеткізу үшін, адамдарға еркін орнатуға ыңғайлы. Оның соңғы дәлдігін қамтамасыз ету үшін шығару кезінде солға және оңға бұрылмайтын төрт түрлі құлыптау функциясы бар. Ұзақ мерзімді тұрақтылықты қамтамасыз ету және станоктың қызмет ету мерзімін ұзарту үшін бүкіл құйма күйдірілді.

Негізгі спецификация

Токарлық станоктың үлгісі		бірлік	CK52DTYW-500	CK76DTYW-500	Remart
Өңдеу сыйымдылығы	Төсек үстіндегі ең үлкен бұрылыс диаметрі	мм	0700	Ø700
	Максималды бұрау диаметрі	мм	Ø230	Ø230
	Максималды айналу ұзындығы	мм	500	500
Шпиндель	шпиндельді гидравликалық патрон	жылы	8"	10"
	Шпиндельдің ортаңғы биіктігі жерге қатысты	мм	1150	1150
	Шпиндельді мұрын		A2-6	A2-8
	Шпиндель саңылауының диаметрі	мм	Ø66	Ø86
	Штанганың максималды диаметрі	мм	Ø51	Ø72
	Шпиндельдің максималды жылдамдығы	р/мин	4000	2000
	Шпиндель қозғалтқышының қуаты/ моменті	Кв/Нм	11Кв/72Н.м	15Кв/143Н.м	Қосымша біріктірілген 11кВт/60Нм/ Қосымша біріктірілген 22кВ/170Нм

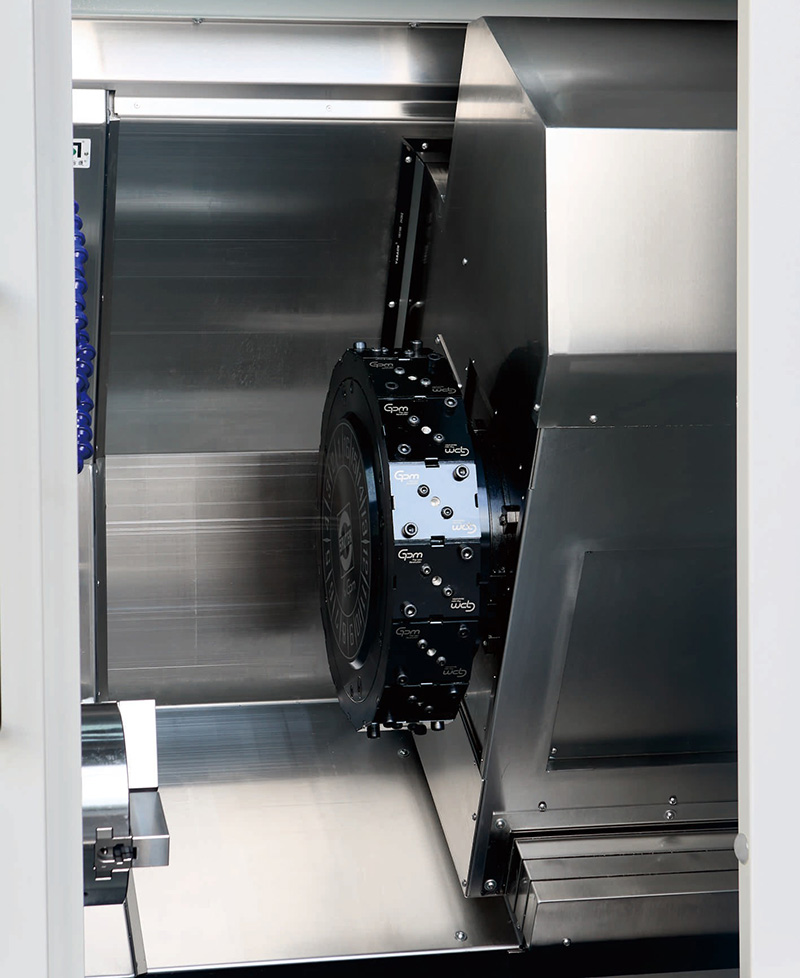

Қуат мұнарасы	Қуат мұнарасының үлгісі	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Тайвань GPM серво-қуат мұнарасы, бұрынғы неміс SAUTER бренді.
	Мұнара қозғалтқышының қуаты/моменті	Кв/Нм	5,7Кв/18Н.м немесе 3,1КВт/15Нм	5,7Кв/18Н.м немесе 3,1КВт/15Нм
	Қуаттың максималды жылдамдығы	р/мм	5000	5000	°8000 айналым/мин, ал 90° 6500 айн/мин жұмыс істей алады.
X/Z/Y осін беру	×Z осі Максималды жылдамдық	м/мин	24	24
	Yaxis Max.fast саяхат жылдамдығы	м/мин	15	15
	X/Z/Y осі қозғалтқышының қуаты/моменті	Кв/Нм	YASKAWAI 29KW/186Nm немесе SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm немесе SYMTEC 3,1 KW/15Nm
	XZY-xis C3-сыныптағы шарикті бұрандалар	-	40/40/40	40/40/40
	XZY осі rller бағыттаушы рельстер	-	35/45/35	35/45/35
	Xaxis тиімді саяхаты	мм	250	250
	Z осінің тиімді қозғалысы	мм	500	500
	Y осінің тиімді жүруі	мм	112(±56)	112(±56)
	Bmaesthogh	мм	50	50	70 орталық жоғары қуатты құрал ұстағышына негізделген
Бөртпелер	Құйрық сүйегінің саяхаты	мм	520	520	бағдарламаланған құйрық
Бөртпелер	Эжектор түйреуіш конус тесігі	МК	5#	5#
Жабдықтардың спецификациялары	Машинаның таза салмағы	кг	4500	4600
	Машинаның жалпы қуаты	кВт	26	30
	Машина L×W×H	мм	2500×1680×1900	2500×1680×1900

Станок үнемі оңтайландырылуда; жоғарыда көрсетілген параметрлер үшін станоктың нақты деректерін қараңыз.

Қосымша элементтер

Конфигурация элементі		CK52DTYW-500	CK76DTYW-500
Негізгі шпиндель	Механикалық шпиндель	●	●
Негізгі шпиндель	Электр шпиндель	O	O
контроллер	SYNTEC контроллері	●	●
контроллер	FANUC контроллері	O	O
Берілу осі	Яскава	●	●
Берілу осі	SYNTEC	O	O
Мұнара	BMT55 қуат мұнарасы	●	●
Мұнара	BMT55 қуат мұнарасы	一	O
Бөртпелер	Морзе №5	O	O
Қысқыш	Қысқышты артқа тартыңыз	●	●
Қысқыш	Чак	O	O
Көмекші құрал-жабдықтар	Бөлшектер жинайтын құрылғы	O	O
	Азықтандыру құрылғысы	O	O
	Чипті конвейер	O	O
	Автоматтандырылған робот	O	O
	Май тұманының сепараторы	O	O
