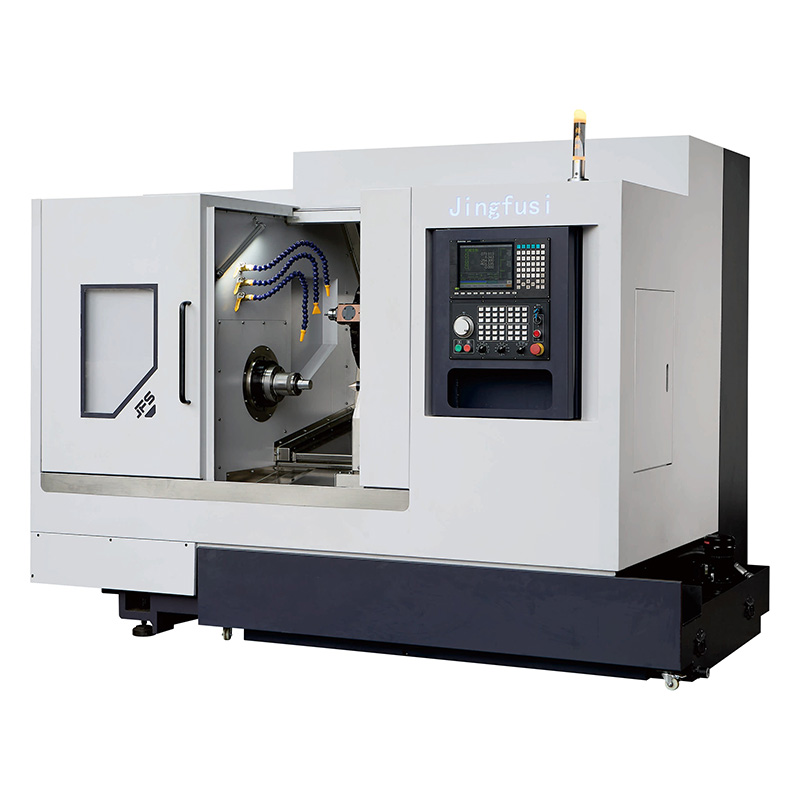

Power Turret CNC токарь CK52 76DTW

Біздің Цзинфуси зауытынан CK46 52DTY Power Turret CNC токарлық станок нарықта өте танымал. Станок фрезерлік және токарлық функцияларды біріктіреді және тот баспайтын болат, титан қорытпасы, көміртекті болат және т.б. сияқты күрделі материалдарды икемді түрде өңдей алады. Зауыт көрінісі мен тапсырысқа қош келдіңіз!

Үлгі:CK52/76DTW

Сұрау жіберу

Өнім Сипаттамасы

Jingfusi берік Power Turret CNC токарь CK52 76DTW қос жоғары өнімді қуат басымен, қалыпты жағдайда 0° қуат басы 8000 RPM дейін, 90° қуат басы 6500 RPM дейін, өңдеу қажеттіліктеріне тиімді бейімделуімен жабдықталған. Құрал ұстаушы жылу көзінің әсерін жою және өңдеу дәлдігін тұрақты қамтамасыз ету үшін тісті беріліссіз модуль беру дизайнын қабылдайды.

Тұрақты конфигурация, құйма құрылымы, қартаюды өңдеу және құрастыру дәлдігі негізінде виртуалды Y осі мен тік Y осінің өзіндік артықшылықтары бар: виртуалды Y осінің қаттылығы жоғарырақ, дөңгелекті реттеу ыңғайлырақ; тік Y осінің инсультін кеңейту оңай, бетті өңдеу жақсырақ, бағдарламалау операциясы оңайырақ.

Чиптерді жою жүйесі бүйірлік және артқы біріктірілген дизайнды, икемді орнату режимін қабылдайды және әртүрлі шеберхана орналасуларына бейімделеді. Сонымен қатар, жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету және қызмет ету мерзімін тиімді ұзарту үшін бүкіл машина құймасы күйдіріледі, діріл қартаюы және басқа да көп арналы технологиялық өңдеуден өтеді.

Негізгі спецификация

Токарлық станоктың үлгісі		бірлік	CK52DTW интерполяциясы Y	CK76DTW интерполяциясы Y	Remart
Өңдеу сыйымдылығы	Кереует үстіндегі максималды бұрылыс диаметрі	мм	ø700	Ø700
	Максималды бұрылу диаметрі	мм	Ø300	Ø300	Диск
	Максималды айналу ұзындығы	мм	480	480
	шпиндельді гидравликалық патрон	жылы	8"	10"
Шпиндель	шпиндель центрінің биіктігі жерлеу	мм	1050	1050
	Шпиндельді мұрын	-	A2-6	A2-8
	Шпиндель саңылауының диаметрі	мм	Ø66	Ø86
	Штанганың максималды диаметрі	мм	Ø51	Ø72
	Шпиндельдің максималды жылдамдығы	р/мин	4000	2000
	Шпиндель қозғалтқышының қуаты/моменті	Кв/Нм	22Кв/170Н.м	22Кв/170Н.м
	Қуат мұнарасының үлгісі	-	BMT55-16T	BMT55-16T
Қуат мұнарасы	Турет қозғалтқышының максималды жылдамдығы/қуат күші	Кв/Нм	7,5Кв/22Н.мор 11КВ/42Нм	7,5КВт/22Н.мор 11КВт/42Нм
Қуат мұнарасы	Қуатты мұнара құралының максималды жылдамдығы	р/мм	8000 немесе 6000	8000 немесе 6000
X/Z/Y осін беру	XZN осі Макс.жылдам жүру жылдамдығы	м/мин	24	24
	X/ZY осі қозғалтқышының қуаты/моменті	Кв/Нм	3,1 КВт/15 Нм	3,1 КВт/15 Нм
	XZY осі C3-сыныптағы шарлар	-	32/40/40	32/40/40
	X/Z/Y осі роликті бағыттаушы рельстер	-	35/45/45	35/45/45
	Xaxis тиімді саяхат	мм	500	500
	Z осінің тиімді қозғалысы	мм	530	530
	Интерполяция Y осінің тиімді қозғалысы	мм	+48,-52	+48,-52
	Интерполяциялық Y осі 90° қуат басы шпиндель ортасынан өтеді	мм	-37	-37
Бөртпелер	Құйрық сүйегінің саяхаты	мм	500	500
Бөртпелер	Эжектор түйреуіш конус тесігі	МК	5#	5#
Жабдықтың техникалық сипаттамалары	Машинаның таза салмағы	кг	5000	5100
	Машинаның жалпы қуаты	кВт	34	37
	Машина L×W×H	мм	2600×2050×2040	2600 × 2050 × 2040

Станок үнемі оңтайландырылып отырады; жоғарыда көрсетілген параметрлер үшін станоктың нақты деректерін қараңыз.

Қосымша элементтер

Конфигурация элементі		CK52DTW виртуалды Y осі	CK76DTW виртуалды Y
Негізгі шпиндель	Механикалық шпиндель	●	●
Негізгі шпиндель	Электр шпиндель	O	O
контроллер	SYNTEC контроллері	●	●
Берілу осі	Яскава	●	●
Берілу осі	SYNTEC	O	O
Таррет	BMT55 қуат мұнарасы	●	●
Таррет	BMT65 қуат мұнарасы	一	O
Бөртпелер	5#	O	O
Қысқыш	Қысқышты артқа тартыңыз	●	●
Қысқыш	Чак	O	O
Көмекші құрал-жабдықтар	Бөлшектер жинайтын құрылғы	O	O
	Азықтандыру құрылғысы	O	O
	Чипті конвейер	O	O
	Автоматтандырылған робот	O	O
	Май тұманының сепараторы	O	O
