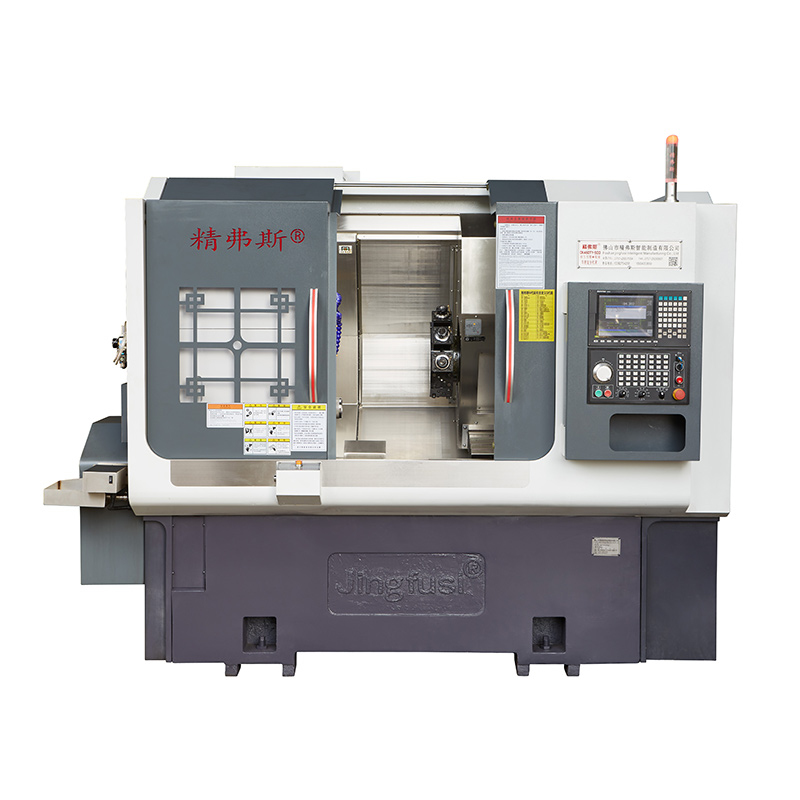

Көп мақсатты бұрылыс және фрезерлік CNC машинасы

Көп мақсатты бұру және фрезерлік CNC машинасын енгізу - жоғары дәлдік пен тиімділігі бар кешенді компоненттердің тамаша шешімі. Бұл CNC бұру және фрезерлік орталықтары бұрылыс және фрезерлеу жұмыстарын жүргізуге, оны кез-келген CNC дүкеніне жан-жақты қосымша ету үшін құрылған.

Үлгі:CK46DTY

Сұрау жіберу

Өнім Сипаттамасы

Бұл көп салтанатты CNC мультипликациясының негізгі ерекшеліктерінің бірі - бұл бір жұмыс бөлігіне бірнеше операция жасау мүмкіндігі, бұл орнату уақытын едәуір азайтады және өнімділікті арттырады. Оның дамыған CNC жүйесі әрдайым үнемі және нақты нәтижелерді қамтамасыз етеді, бұл оны жоғары көлемді өндіріске тамаша таңдау жасайды.

Көп мақсатты бұрылыс және фрезерлік CNC машинасы материалдардың кең спектрін, пластмассадан металдарға және олардың арасындағы барлық заттарды өңдеуге қабілетті. Оның берік құрылысы ерекше беріктік пен ұзақ уақытқа созылуын қамтамасыз етеді, ал оның эргономикалық дизайны жұмыс істеуге және қолдауды жеңілдетеді.

Бұл CNC Multitask Fll диірмені бұрылыс машиналары стандартты және қосымша мүмкіндіктермен, нақты өңдеу қажеттіліктеріне сәйкес келеді. Оның қуатты шпиндель және жетілдірілген кесу құралдары ерекше жылдамдық пен дәлдікті жеткізеді, ал ол автоматты түрде құралдың ауыстырғышы тез және оңай құралды өңдеуге кедергісіз өзгеруге мүмкіндік береді.

Сіз аэроғарыш, қорғаныс, автомобиль немесе кез-келген басқа салаларға арналған кешенді компоненттерді өңдейтін болсаңыз да, CNC көп мақсатты бұрылыс орталығының машинасы - бұл керемет таңдау. Жоғары сапалы жұмыс, әмбебап және сенімділігі бар, бұл машина сіздің күткеннен асып түседі және сізге өңдеу мүмкіндіктерін келесі деңгейге апаруға көмектеседі.

Қорытындылай келе, көп жұмыс істейтін және CNC-ді фрезерлеу және ұнтақтау машинасы кез-келген CNC дүкеніне қосымша болып табылады. Ол теңдестірмеген өнімділік, дәл және тиімділікті ұсынады, оны сіздің барлық қажеттіліктеріңіз үшін тамаша шешім етеді. Келесі деңгейге бизнесті қабылдау мүмкіндігін жіберіп алмаңыз - 5 оське дейін көп мақсатты CNC машинасына инвестиция салыңыз!

Машиналық саяхат диаграммасы

Automatic Turret Turning and Milling Machine

Өнім туралы мәліметтер

Параметрлер тізімі

зат	Патшаның үлгісі	бірлік	Ck52dty	Ck76dty	Ck46dty
Өңдеу көлемі	Шпиндельдің максималды айналу диаметрі	мм	Ø 700
	Сыртқы шеңбердің максималды ұзындығы	мм	520
	Максималды бар диаметрі	мм	Ø 55	Ø 72	Ø 45
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	4200 (3500 параметр)	3200 (2000 параметр)	6000 (4500 жиын)
	Шпиндельдің бас түрі		A2 - 6	A2 -8	A2 - 5
	Диаметрі тесік арқылы шпиндель	мм	Ø 66	Ø 86	Ø 56
тамақтану	X / z / y ось максималды соққысы	мм	260/500 / ± 60
	90 ° Қуат бастары шпиндельдің ортасынан өтеді	мм	30
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (16) / 24 (16 параметр) / 14 (8-бап)
	X / z / y axis бұрандасы	мм	40
	X / z / y axis роликті трек	мм	35/45/35
Мұнараны қуат	Мұнараны қызықтыратын модель (Power Turret)	Bmt	Bmt55
	Қуат басының коллеті	Болды	Er32
	Тіркелген құрал ұстағыштың мөлшері	мм	25x25
	Бұрақ ұстағыш диаметрі	мм	Ø32
Электр машиналары	Негізгі моторлы қуат / момент	КВт / нм	11 кВт / бағаланған 72nm	15 кВт / 98nm бағаланған	7,5 кВт / бағамы 47NM
	X / z / y ось моторы / момент	КВт / нм	Yaskawa 2.9 кВт /18.6.6nm.6nm түйісуі
	Мұнарасы қуаты моторының қуаты / моменті	КВт / нм	Жаңа ұрпақ 3.1 кВт / 15NM
	Мұнара қуат қозғалтқышының максималды жылдамдығы	r / min	6000 (4000 параметр), жалпы жылдамдықты 4000
	Power Head Motor Power / момент	КВт / нм	3.1 кВт / 15нм
	Мұнара құралының қуаты / моменті Моторды өзгерту	КВт / нм	Жаңа буын1.0 кВт /3.1nm
Тенток	Тоқырауға арналған инсульт	мм	520
	Тоқыраудың максималды гидравликалық соққысы	мм	100
	Тоқ тәрізді ине конус тесіп алыңыз	М)	Мохтар 5 #
	Кеңес пен Чак арасындағы максималды қашықтық	мм	690
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық, міндетті емес бағдарламаланады
	Төсек бейімділігі	°	30 ° немесе 15 °
	Машина құралының ұзындығы x ені x Биіктігі	мм	2500x1680x1900
	Барлық машинаның жалпы салмағы	КГ	5000 кг
	Жалпы қуат	кВт	20
	Қуатты орташа тұтыну	КВт / сағ	3

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Анықтау әдісі	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
