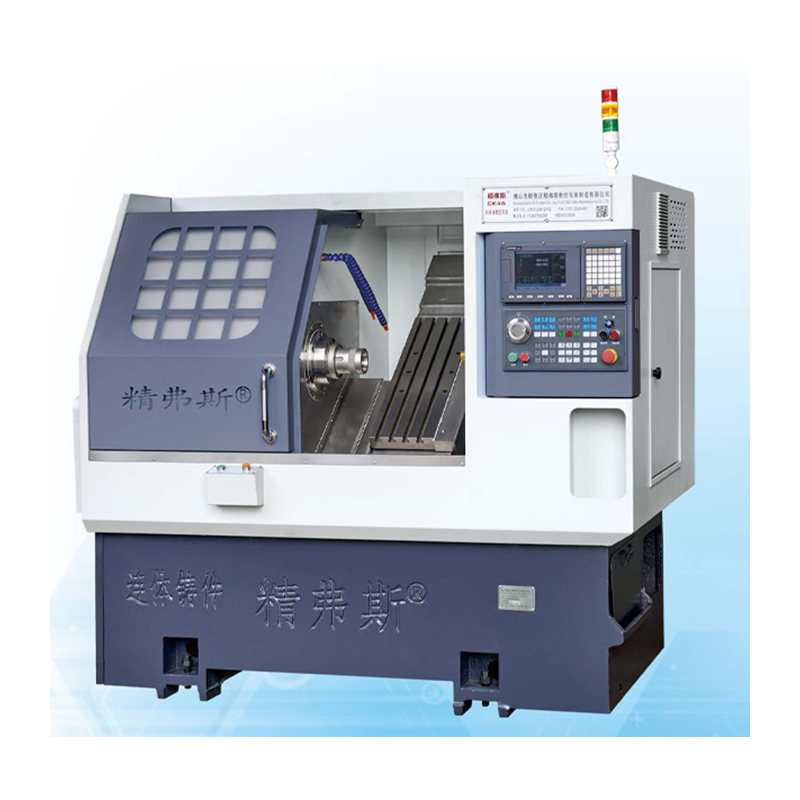

Оңтайлы дизайн:Бұл көлбеу қабатты төсекке айналуы CNC лате машинасы 35 градусқа арналған төсем дизайнымен ерекшеленеді, жетілдірілген қаттылық пен дәлдікпен қамтамасыз ету үшін тұрақтылық пен тұрақтылықты қамтамасыз етеді.
Тиімді чипті өңдеу:Құрылғыда ведомствоға ведомство өткізу қабілеттілігін ұсынады, бұл клиенттерге алдыңғы немесе артқы чипті кетіруді таңдауға, өңдеу процесінде ыңғайлылықты қамтамасыз етуге мүмкіндік береді.
Бұрандалы PRЭлектрондық созылу:Алдын ала бұрандалы созылған құрылымды қосу, бұл мақта техниканы және сенімділікті оңтайландырады.
GANG-Type Type Post:Ганг типті құралдармен жабдықталған, бұл бөртпе әр түрлі өңдеу жұмыстарында тиімділігі мен әмбебаптылығы үшін бірнеше құралдарды қолдануды қолдайды.
жоба | бірлік | Ck46 | Ck52 | Ck76 | |
Максималды бұру ұзындығы | мм | 350 | |||
Төсектегі максималды бұрылыс диаметрі | мм | Ø 500 | |||
Скейтбордтағы максималды бұру диаметрі | мм | Ø 160 | |||
Төсек бейімділігі | ° | 35 | |||
X / z осінің тиімді саяхаты | мм | Диаметрі 1000/400 | |||
X / z Бұрандалы бұрандалардың сипаттамалары | мм | 32 | |||
X / z осьтік рельстер сипаттамалары | мм | 35 | |||
X / z-ось моторы | КВт | 1.3 | |||
X / Z осінің максималды жылдам қозғалысы | м / менің | 24 | |||
Машина құралының ұзындығы x ені x Биіктігі | мм | 2100x1580x1800 | |||
Барлық машинаның жалпы салмағы | КГ | 2600 | |||
Пышақ нөмірі | бекіту | 8 | |||
Шаршы пышақ мөлшері | мм | 20x20 | |||
Дөңгелек тесік кескіш мөлшері | мм | Ø20 | |||
Жалпы қуат | кВт | 13 | 13 | 16 | |
Қуатты орташа тұтыну | КВт / сағ | 2 | 2 | 2.5 | |
Негізгі білік | Шпиндельдің беті формасы |
|
A2-5 | A2-6 | A2 -8 |
Максималды шпиндель жылдамдығы | r / min | 6000 (4500-ге орнатылады) | 4200 (3500-ге қойылған) | 3200 (2500-ге қойылған) | |
Шпиндель моторы | КВт | 7.5 | 7.5 | 11 | |
Шпиндель моторының бағаланған моменті | Л | 47.8NM | 47.8NM | 72нм | |
Диаметрі бар ең көп жолақ | мм | Ø 45 | Ø 51 | Ø 75 |
Машинаның дәлдігі, Jingfus факторы стандарты: | ||||
Негізгі сынақ элементі | Схемалық диаграмма | Анықтау әдісі |
Зауыттық стандарт |
|
Шпиндель радиалды ұру, |
![]() |
Сыртқы коньдің жүгіруін анықтаңыз | 0.0025 | |
X-осьті қайталау орны |
![]() |
X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз. | 0.0025 | |
Z-осьті қайталау позициясы |
![]() |
Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз. | 0.0025 | |
Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек. | ||||
