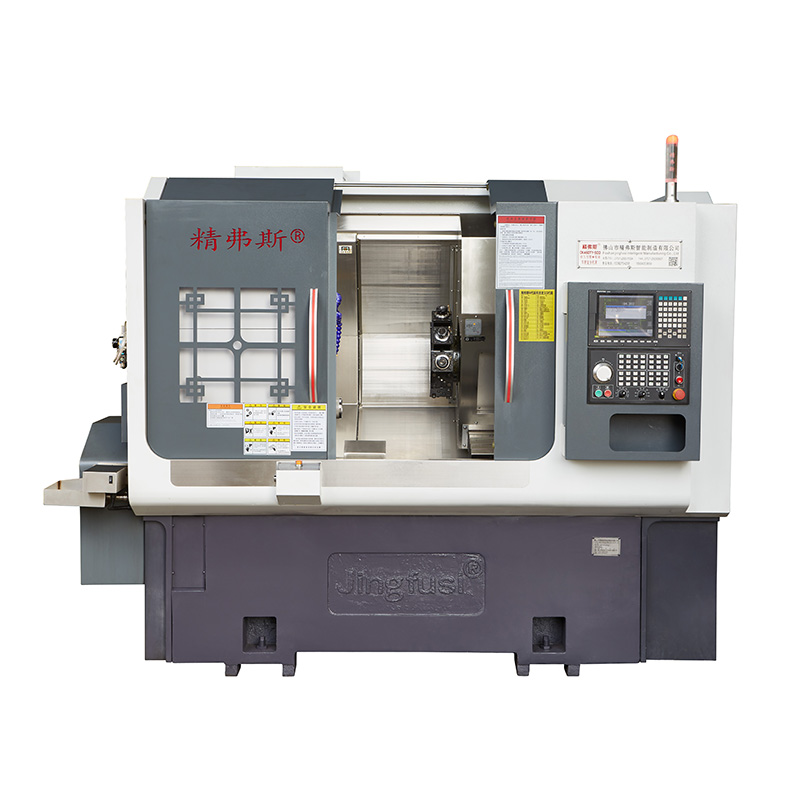

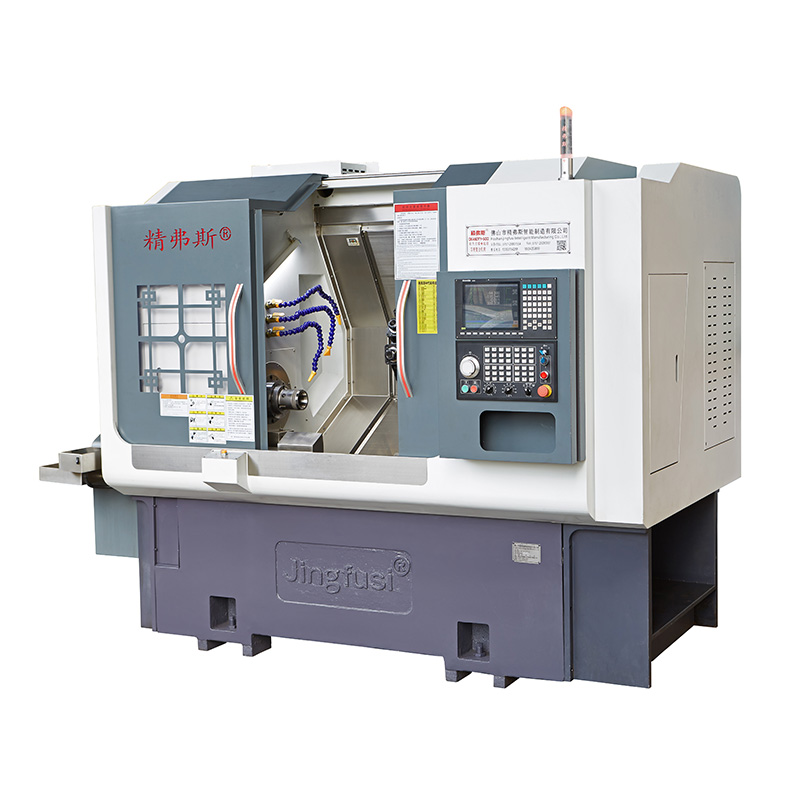

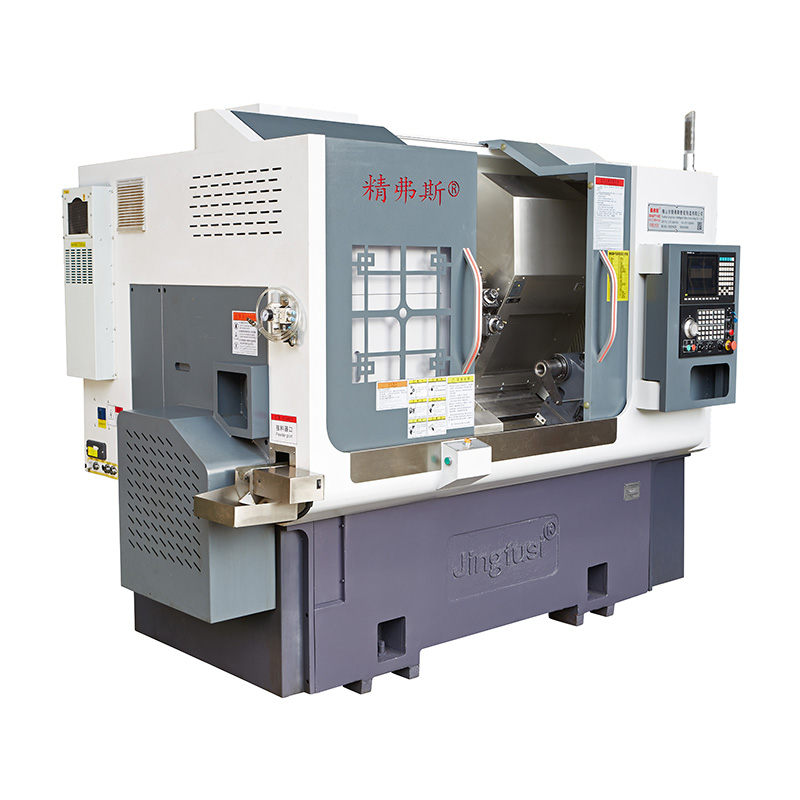

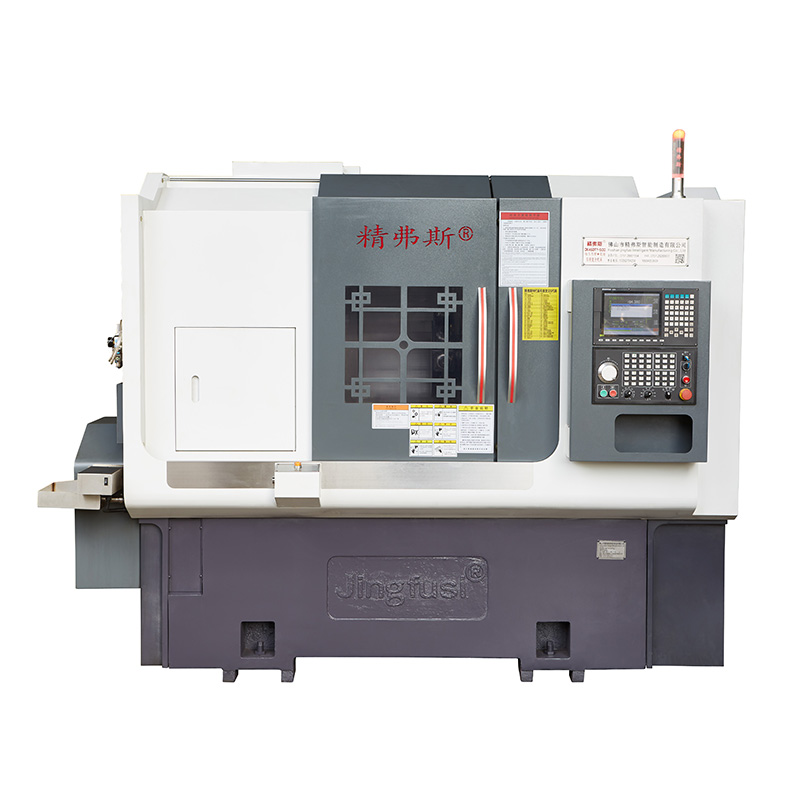

Жоғары жылдамдықты қуат айналымы және фрезерлік қоспа машинасы

Бұл Цзингфуси® жоғары жылдамдықты қуатты айналымдағы бұрылыс және фрезерлік қоспа машиналары, металлдар, пластмассалар, соның ішінде көптеген материалдарда бұрылыс және фрезерлік операцияларды жүзеге асыра алады. Бұру цилиндрлік мүмкіндіктер үшін қолданылады, ал фрезерлеу тегіс немесе контурланған беттерге қолданылады.

Үлгі:CK46DTY

Сұрау жіберу

Өнім Сипаттамасы

INGFUSI® жоғары жылдамдықты қуатты мұнарасы және фрезерлік қоспа машинасы - жоғары жылдамдықты және дәл өңдеуге арналған CNC өңдеу құралы. Бұл әсіресе күрделі ерекшеліктері мен талап етілетін ерекшеліктері бар компоненттерді дайындауға жарамды.

Машиналық саяхат диаграммасы

High-speed Power Turret Turning and Milling Compound Machine

Өнім туралы мәліметтер

Параметрлер тізімі

зат	Патшаның үлгісі	бірлік	Ck46dty	Ck52dty
Өңдеу көлемі	Шпиндельдің максималды айналу диаметрі	мм	Ø 600
	Сыртқы шеңбердің максималды ұзындығы	мм	300
	Максималды бар диаметрі	мм	Ø 45	Ø 55
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	6000 (4500 параметр)	4200 (3500 параметр)

	Шпиндельдің бас түрі		A2-5	A2-6
	Диаметрі тесік арқылы шпиндель	мм	Ø 56	Ø 66
тамақтану	X / z / y ось максималды соққысы	мм	800/400 / ± 60


	90 ° Қуат бастары шпиндельдің ортасынан өтеді	мм	60
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (18) / 24 (18-бап) / 15 (12-бап)
	X / z / y axis бұрандасы	мм	32/32/32
	X / z / y axis роликті трек	мм	35/35/35
Мұнараны қуат	Мұнараны қызықтыратын модель (Power Turret)	Bmt	BMT45, қосымша BMT55

	Қуат басының коллеті	Болды	ER25
	Тіркелген құрал ұстағыштың мөлшері	мм	25x25
	Бұрақ ұстағыш диаметрі	мм	Ø25
Тенток	Негізгі моторлы қуат / момент	КВт / нм	7,5 кВт / бағамы 47NM	11 кВт / бағаланған 72nm


	X / z / y ось моторы / момент	КВт / нм	Yaskawa 1.8KW / 11.5N. Қосымша жаңа буын2.4 кВт / бағаланған 11.5nm
	Мұнара қуат қозғалтқышының максималды жылдамдығы	r / min	80000 ° (қуат басы ≤7000 өзгеріс, 90 ° қуат ≤6000 өзгерту)
	Power Head Motor Power / момент	КВт / нм	8,5 кВт / бағаланған 16.5NM
	Мұнара құралының қуаты / моменті Моторды өзгерту	КВт / нм	Жаңа буын1.0 кВт /3.1nm
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық қысым


	Төсек бейімділігі	°	35
	Машина құралының ұзындығы x ені x Биіктігі	мм	2200x1500x1900
	Барлық машинаның жалпы салмағы	КГ	3900 кг
	Жалпы қуат	кВт	15
	Қуатты орташа тұтыну	КВт / сағ	3

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
