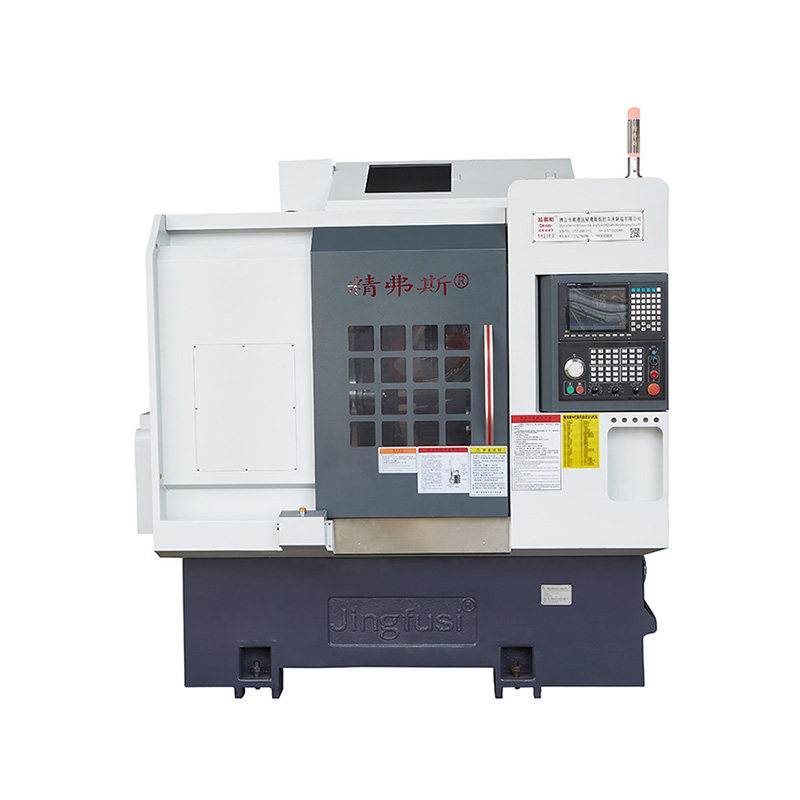

Экономикалық бұрылыс диірменді өңдеу машинасы

JingFusi® экономикалық өрнектейтін машиналық машиналар бөлшектерді өңдеу кезінде қаттылықты жақсарту үшін қуатты шпиндель тежегіш қосалқы механизмімен жасалған. Тікелей құралды өзгерту жүйесі құралдың өзгеруінің күрделі қадамдарын сақтайды және пайдаланушылар үшін тиімді өңдеу және үнемдеуге арналған құралдарды өзгерту уақытын қысқартады.

Үлгі:CK76DTY

Сұрау жіберу

Өнім Сипаттамасы

JingFusi® экономикалық айналым-диірменді өңдеу машинасы - 3 ось (x, y, z) Көп станцияның компьютердің сандық басқарылатын бұрылыс және фрезерлік қосылыстары. Ол бұрылыс, фрезерлік, бұрғылау, скучно, түрту және басқа функцияларды бір құрылғыға біріктіреді. Ол түпкілікті және бүйірлік фрезерлеу, бұрғылау, түрту және басқа да біріктірілген өңдеулер жасай алады. Бұл әсіресе күрделі пішіндермен және жоғары дәлдікке қойылған кейбір айналмалы бөлшектерді өңдеуге жарамды. Ол өңдеудің барлық немесе көп бөлігін бір қысып жатқан қадамдармен аяқтай алады. Дәлдікті қамтамасыз етіңіз, тиімділікті арттырыңыз және шығындарды азайтыңыз.

Jingfusi® машина жасау диаграммасы

Өнім туралы мәліметтер

Параметрлер тізімі

зат	Патшаның үлгісі	бірлік	Ck52dty	Ck76dty	Ck46dty
Өңдеу көлемі	Шпиндельдің максималды айналу диаметрі	мм	Ø 700
	Сыртқы шеңбердің максималды ұзындығы	мм	520
	Максималды бар диаметрі	мм	Ø 55	Ø 72	Ø 45
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	4200 (3500 параметр)	3200 (2000 параметр)	6000 (4500 жиын)
	Шпиндельдің бас түрі		A2 - 6	A2 -8	A2 - 5
	Диаметрі тесік арқылы шпиндель	мм	Ø 66	Ø 86	Ø 56
тамақтану	X / z / y ось максималды соққысы	мм	260/500 / ± 60
	90 ° Қуат бастары шпиндельдің ортасынан өтеді	мм	30
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (16) / 24 (16 параметр) / 14 (8-бап)
	X / z / y axis бұрандасы	мм	40
	X / z / y axis роликті трек	мм	35/45/35
Мұнараны қуат	Мұнараны қызықтыратын модель (Power Turret)	Bmt	Bmt55
	Қуат басының коллеті	Болды	Er32
	Тіркелген құрал ұстағыштың мөлшері	мм	25x25
	Бұрақ ұстағыш диаметрі	мм	Ø32
Электр машиналары	Негізгі моторлы қуат / момент	КВт / нм	11 кВт / бағаланған 72nm	15 кВт / 98nm бағаланған	7,5 кВт / бағамы 47NM
	X / z / y ось моторы / момент	КВт / нм	Yaskawa 2.9 кВт /18.6.6nm.6nm түйісуі
	Мұнарасы қуаты моторының қуаты / моменті	КВт / нм	Жаңа ұрпақ 3.1 кВт / 15NM
	Мұнара қуат қозғалтқышының максималды жылдамдығы	r / min	6000 (4000 параметр), жалпы жылдамдықты 4000
	Power Head Motor Power / момент	КВт / нм	3.1 кВт / 15нм
	Мұнара құралының қуаты / моменті Моторды өзгерту	КВт / нм	Жаңа буын1.0 кВт /3.1nm
Тенток	Тоқырауға арналған инсульт	мм	520
	Тоқыраудың максималды гидравликалық соққысы	мм	100
	Тоқ тәрізді ине конус тесіп алыңыз	М)	Мохтар 5 #
	Кеңес пен Чак арасындағы максималды қашықтық	мм	690
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық, міндетті емес бағдарламаланады
	Төсек бейімділігі	°	30 ° немесе 15 °
	Машина құралының ұзындығы x ені x Биіктігі	мм	2500x1680x1900
	Барлық машинаның жалпы салмағы	КГ	5000 кг
	Жалпы қуат	кВт	20
	Қуатты орташа тұтыну	КВт / сағ	3

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Анықтау әдісі	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
