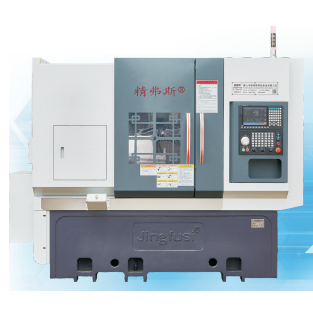

CNC мұнарасы Автоматты борат

Біз сізді Jingfusi® жоғары CNC мұнарасы арқылы таныстыруға қуаныштымыз, осы ерекше өнім туралы білімді тереңдетуге бағытталған. Біз жаңа және құнды клиенттерімізді бізбен бірге серіктестігін жалғастыра береміз, өйткені біз жарқын болашаққа ұмтыламыз.

Үлгі:CK52T-600

Сұрау жіберу

Өнім Сипаттамасы

Сіз біздің зауыттыққа кіріп, сізге шақырылады және ең жаңа, бәсекеге қабілетті және жоғары сапалы jingfusi® cnc мұнарасы, қазіргі уақытта жоғары сұранысқа ие. Біз сізбен бірлесіп жұмыс істеу мүмкіндігін асыға күтеміз.

CNC мұнарасы Автоматты бората өнім туралы мәліметтер

CNC мұнарасы Type Type Автоматты лақтыру Параметрлер тізімі

жоба	Мазмұны	бірлік	CK52T-600	Ck76t-600	Ck46t-600
Өңдеу көлемі	Шпиндельдің максималды айналу диаметрі	мм	Ø 800
	Блок түрі	мм	Ø 180 ~ 400
	Максималды бұру ұзындығы	мм	560
	Максималды бар диаметрі	мм	Ø 51 ~ 55	Ø 72	Ø 45
Негізгі ось	Шпиндельдің бас түрі		A2-6	A2 -8	A2-5
	Диаметрі тесік арқылы шпиндель	мм	Ø 66	Ø 86	Ø 56
	Максималды шпиндель жылдамдығы	r / min	4200	3200	6000
	Шпиндельді орнатыңыз	r / min	1 ~ 3500	1 ~ 2500	1 ~ 4500
тамақтану	Х / Z осінің максималды саяхаты	мм	230/600
	Z-осьтің тиімді инсульт	мм	570
	X / Z осінің максималды жылдам қозғалысы	м / менің	24
	Жылдам қозғалыс үшін x / z осьті орнату	м / менің	16/18
	X / z осьтік роликтің бұрандаларының техникалық сипаттамалары	мм	40
	X / z Axis өлшеу сипаттамалары	мм	35/45
Он екі позиция Сервос мұнарасы	Обырлар орталығының он екі позициясы		100
	Қабыршақ мұнарасы Қарама-қарсы шеті (сыртқы диаметр)	мм	385
	Мұнараның биіктігі	мм	100
	Мұнаррет пышақтарының саны	бекіту	12
	Көршілес аспапты өңдеудің диаметрі	мм	Ø180
	Тіркелген құрал ұстағыштың мөлшері	мм	25x25
	Пышақ ұстағышының диаметрі	мм	Ø25
Электр машиналары	Негізгі моторлы қуат / момент	КВт / нм	11 кВт / бағаланған 72nm	15 кВт / 98nm бағаланған	7,5 кВт / бағамы 47NM
	X / z-z осі мотор / момент	КВт / нм	Yaskawa 1.8KW / 11.5NM. Қосымша жаңа буын 2.4 кВт / бағамы 11.5nm
	Мұнара құралының қуаты / моменті Моторды өзгерту	КВт / нм	Жаңа ұрпақ 1.0 кВт / 3.1нм
	Салқындату жүйесі мотор қуаты	КВт	0.3
	Жоғары қысымды салқындату жүйесі мотор қуаты	КВт	3
Тенток	Тоқырауға арналған инсульт	мм	420
	Тоқшаулау эжекторының түйреуішінің максималды соққысы	мм	100
	Тасымалдау эжекторының PIN дискісінің формасы		Гидравликалық, күшті қаттылық
	Тоқ тәрізді ине конус тесіп алыңыз	М)	Мохтар 5 #, бұрмалану кезінде бұралмайды немесе бұрмайды.
	Кеңес пен Чак арасындағы максималды қашықтық	мм	690
өзге	Төсек бейімділігі	°	30 ° немесе 15 °
	Машина құралының ұзындығы x ені x Биіктігі	мм	2500x1600x1700
	Барлық машинаның жалпы салмағы	КГ	Барлық машинаның жалпы салмағы 4500 кг құрайды, жалпы салмағы 3500 кг, минус 10000 юань
	Жалпы қуат	кВт	20
	Қуатты орташа тұтыну	КВт / сағ	3

CNC мұнарасы Type Автоматты лақтыру машинасы

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Анықтау әдісі	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0025


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.0025


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.0025


Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
