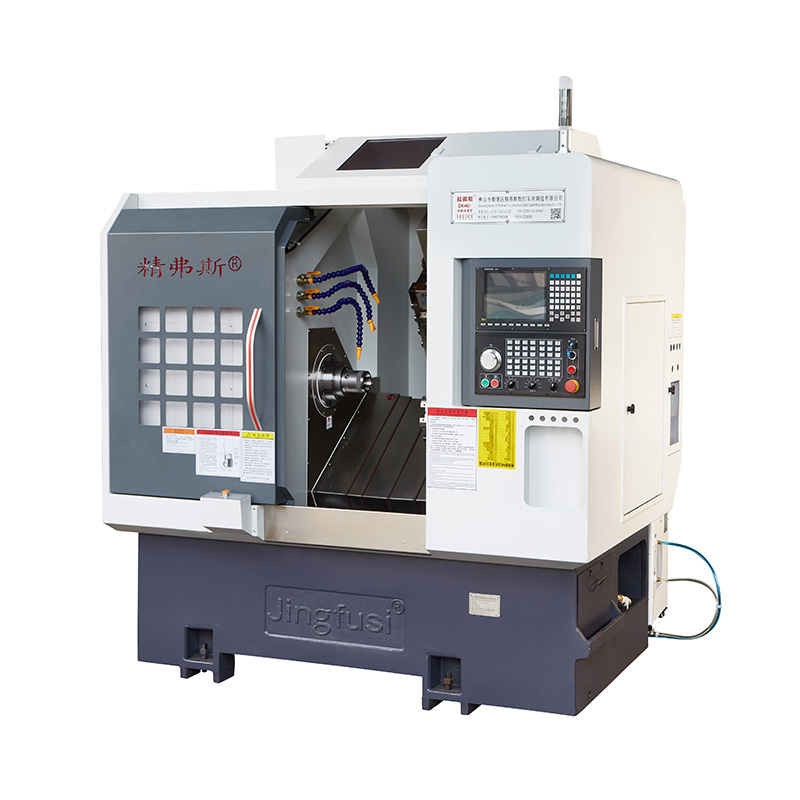

CNC Flower Flowed Filling қосылыстарын өңдеу орталығы

CNC бұрылатын фрезерлік құрамдастырушы орталық орталығы күрделі және өте дәл айналмалы компоненттерді өндіруге өте ыңғайлы. Бұл көпшіліктің аяқталуына мүмкіндік береді, егер бәрі бірдей, егер барлығы бірдей қондырғыда жұмыс істейтін операциялар. Бұл тек дәлдікке ие емес, сонымен бірге өнімділік пен шығын тиімділігін арттырады.

Үлгі:CK46-4+4+Y

Сұрау жіберу

Өнім Сипаттамасы

CNC бұрылатын фрезерлік қосылыстарды өңдеу орталығының сипаттамасы:

Минималды қысқыш: Тиімділік пен дәлдікті арттыру, бірнеше қысқыштан жасалған жұмыстардың қажеттілігін төмендетеді.

Жылдам құралдың өзгеруі: жоғары жылдамдықты құралдардың өзгеруіне, неғұрлым ыңғайлы өңдеуді жеңілдетеді.

Кешеген өңдеу: жан-жақты өңдеу мүмкіндіктерін қосатын соңғы беттер мен жақтарды композициялық өңдеуді жеңілдету үшін бірқатар функцияларды ұсынады.

Машиналық саяхат диаграммасы

CNC Turning Milling Compound Machining Center

Өнім туралы мәліметтер

Параметрлер тізімі

зат	Патшаның үлгісі	бірлік	Ck46-4 + 4 + y	Ck52-4 + 4 + y
Өңдеу көлемі	Төсекке айналдыру	мм	Ø 500
	Сыртқы шеңбердің максималды ұзындығы	мм	320
	Максималды бар диаметрі	мм	Ø 45	Ø 51 ~ 55
Негізгі ось	Шпиндельдің бас түрі		A2-5	A2-6

	Диаметрі тесік арқылы шпиндель	мм	Ø 56	Ø 66
	Максималды шпиндель жылдамдығы	r / min	6000 (4500-ге орнатылады)	4500 (3500-ге қойылған)
тамақтану	X / z / y осінің тиімді саяхаты	мм	800/470/260

	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (18) / 24 (18-бап) / 15 (параметр 8)
	X / z / y axis бұрандасы	мм	32/32/25
	X / z / y осьтік рельс	мм	35/35/25
Пышақ мұнарасы	Сегіз станция мұнарасы	ДК	8 станция, қос саңылаулы құрал иесілерімен, қосымша 12 станциямен жабдықталуы мүмкін
Қуат бастығы	Power Head құралын ұстап тұру		ER25


	Қуат жетек құралы	ДК	Z-ось 4 + X-ось 4, қосымша 4 қосымша құрал ұстағыштары орнатылған
	Қуат басының максималды жылдамдығы	r / min	6000 (4000-ға қойылған), көбінесе өнімдерді 4000-нан өңдеу үшін қолданылады
	Қуат басының білігі мен білігі арасындағы қашықтық	мм	65
Электр машиналары	Негізгі моторлы қуат / момент	КВт / нм	Жаңа ұрпақ 7,5 кВ, 47.75н. 80-тан астам өңдеу сыйымдылығы бар болат бөлшектер 11 кВ, 70.03нммен жабдықталуы мүмкін

	X / z / y ось моторы / момент	КВт / нм	1.3кв / 8.39нМ
	X / z Қуат басының моторы / момент	КВт / нм	1.7 кВт / 8нм
	Қуат бас моторының максималды жылдамдығы	r / min	5000
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық қысым


	Төсек бейімділігі	°	35
	Машина құралының ұзындығы x ені x Биіктігі	мм	2200x1580x1900
	Барлық машинаның жалпы салмағы	КГ	3430
	Жалпы қуат	кВт	13
	Қуатты орташа тұтыну	КВт / сағ	2

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
