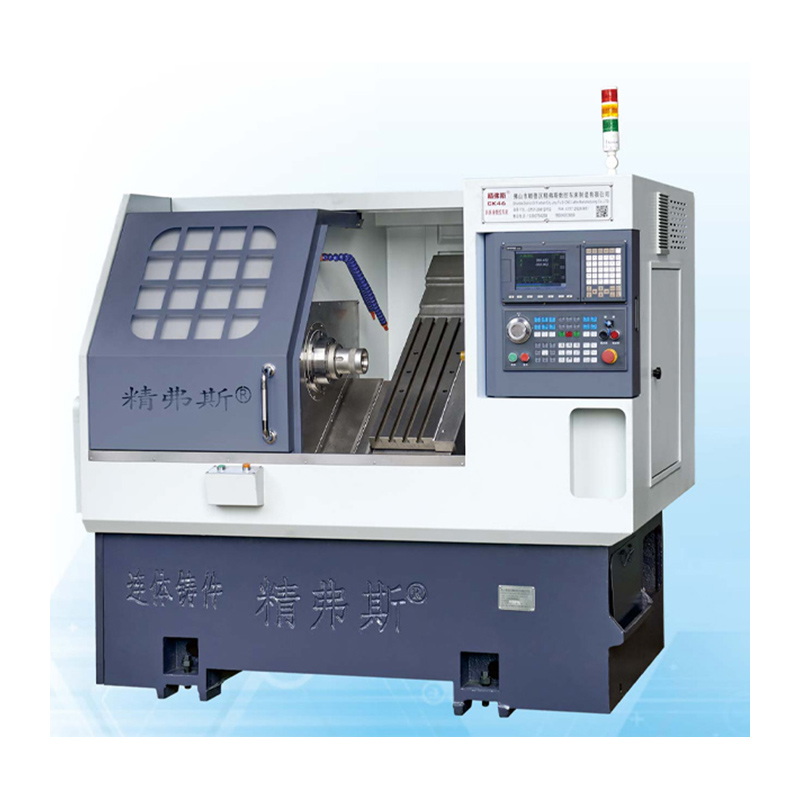

CNC бұру және фрезерлік машинасы

Jingfusi® cnc бұрылыс және фрезерлік машинасы - дәл металл өңдеудің түпкілікті шешімі. Сіз күрделі компоненттерді немесе қарапайым бөлшектерді шығарғыңыз келетін-келмейтіндігіңізді қалайсыз ба, біздің машина сіздің өндірістік қажеттіліктеріңізді қанағаттандыру үшін жасалған. Оның біліктілігі мен сапалы компоненттері бар, біздің CNC бұру және фрезерлік машиналарымыз - бұл өндірістік процесті жеңілдетуді көздейтін бизнес үшін тамаша таңдау.

Үлгі:CK76DTY

Сұрау жіберу

Өнім Сипаттамасы

Жақсартылған өнімділікті нақты өңдеу

Біздің CNC бұру және фрезерлік машинамыз дәлдік пен дәлдікке бағытталған. Ол өндірілген әрбір бөлік жоғары сапалы болуын қамтамасыз ету үшін озық технологияны қолданады. Дәл өңдеу қабілеттерімен біздің машина тез жұмыс істейді, уақытты үнемдейді және өнімділігіңізді арттырады. Сонымен қатар, оны пайдалану оңай, сіз өз жұмысыңызды оңай орнатып, іске қосуға болады.

Әр түрлі қосымшаларға арналған әмбебаптылық

Біздің CNC бұру және фрезерлік машинамыз жан-жақты және қолданбалардың кең спектрін өңдей алады. Ол әр түрлі күрделіліктің компоненттерін өңдеуге арналған, оны өндірушілерге арналған тамаша машина жасауға арналған. Сіз кешенді аэроғарыштық компоненттерді немесе қарапайым механикалық бөліктерді шығардыңыз ба, біздің машина сіздің қажеттіліктеріңізді көтере алады.

Шағын және ірі өндірушілер үшін үнемді шешім

Біздің CNC бұру және фрезерлік машиналарымыз - шағын және ірі компаниялар үшін үнемді шешім. Оның алдыңғы қатарлы ерекшеліктері өнімділікті арттыру кезінде олардың операциялық шығындарын азайтуды көздейтін кәсіпорындарға арналған керемет инвестиция жасайды. Техникалық қызмет көрсету аз болған жағдайда, біздің машина жөндеуге ақшаны үнемдеуге көмектеседі, ал оны тиімді жұмыс істеу кезінде оның тиімділігі аз уақыт ішінде көп бөліктер шығаруға мүмкіндік береді.

Жақсартылған өнімділікке арналған жетілдірілген мүмкіндіктер

Біздің CNC бұру және фрезерлік машинамыз оны металл өңдеудің соңғы құралын жасайтын жетілдірілген мүмкіндіктермен қапталған. Ол жоғары сапалы компоненттермен, соның ішінде қуатты шпиндель моторымен және өте дәл сызықтық гидтермен жабдықталған, әр жұмыстың дәлдігі мен тиімділігі бар екендігімен қамтамасыз етілген. Сонымен қатар, оның икемді құрал-саймандарының икемді жүйесі тез құралды өзгертуге, өндіріс процесін жеңілдетуге және жұмыс уақытын азайтуға мүмкіндік береді.

Қорытындылай келе, біздің CNC бұрау және фрезерлік машиналарымыз дәл металл өңдеудің түпкілікті шешімі болып табылады. Оның жетілдірілген ерекшеліктері, сапалы компоненттері және пайдалану жеңілдіктері оны өндірістік процесті жеңілдетуді көздейтін бизнес үшін керемет таңдау жасау. Өзінің әмбебаптылығымен, үнемді тиімділігімен және жетілдірілген өнімділікпен, біздің машина өнімділігін арттыруға, шығындарды азайтуды және сапалы компоненттерді шығаруға арналған кез-келген шағын немесе ірі өндіруші үшін тамаша инвестиция.

Параметрлер тізімі

зат	Патшаның үлгісі	бірлік	Ck46dty	Ck52dty
Өңдеу көлемі	Шпиндельдің максималды айналу диаметрі	мм	Ø 600
	Сыртқы шеңбердің максималды ұзындығы	мм	300
	Максималды бар диаметрі	мм	Ø 45	Ø 55
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	6000 (4500 параметр)	4200 (3500 параметр)

	Шпиндельдің бас түрі		A2-5	A2-6
	Диаметрі тесік арқылы шпиндель	мм	Ø 56	Ø 66
тамақтану	X / z / y ось максималды соққысы	мм	800/400 / ± 60


	90 ° Қуат бастары шпиндельдің ортасынан өтеді	мм	60
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (18) / 24 (18-бап) / 15 (12-бап)
	X / z / y axis бұрандасы	мм	32/32/32
	X / z / y axis роликті трек	мм	35/35/35
Мұнараны қуат	Мұнараны қызықтыратын модель (Power Turret)	Bmt	BMT45, қосымша BMT55

	Қуат басының коллеті	Болды	ER25
	Тіркелген құрал ұстағыштың мөлшері	мм	25x25
	Бұрақ ұстағыш диаметрі	мм	Ø25
Тенток	Негізгі моторлы қуат / момент	КВт / нм	7,5 кВт / бағамы 47NM	11 кВт / бағаланған 72nm


	X / z / y ось моторы / момент	КВт / нм	Yaskawa 1.8KW / 11.5N. Қосымша жаңа буын2.4 кВт / бағаланған 11.5nm
	Мұнара қуат қозғалтқышының максималды жылдамдығы	r / min	80000 ° (қуат басы ≤7000 өзгеріс, 90 ° қуат ≤6000 өзгерту)
	Power Head Motor Power / момент	КВт / нм	8,5 кВт / бағаланған 16.5NM
	Мұнара құралының қуаты / моменті Моторды өзгерту	КВт / нм	Жаңа буын1.0 кВт /3.1nm
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық қысым


	Төсек бейімділігі	°	35
	Машина құралының ұзындығы x ені x Биіктігі	мм	2200x1500x1900
	Барлық машинаның жалпы салмағы	КГ	3900 кг
	Жалпы қуат	кВт	15
	Қуатты орташа тұтыну	КВт / сағ	3

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
