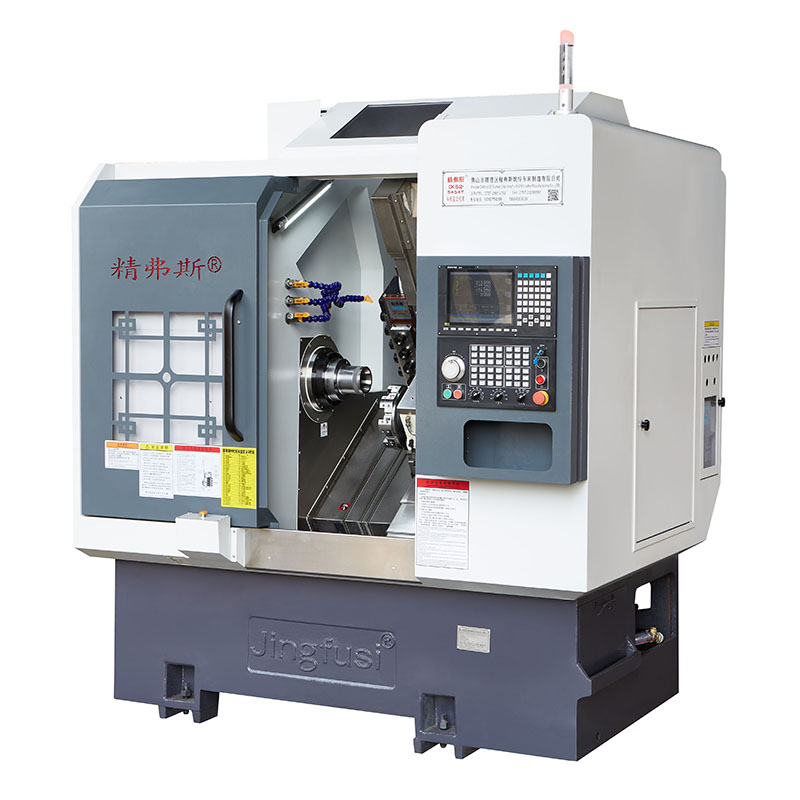

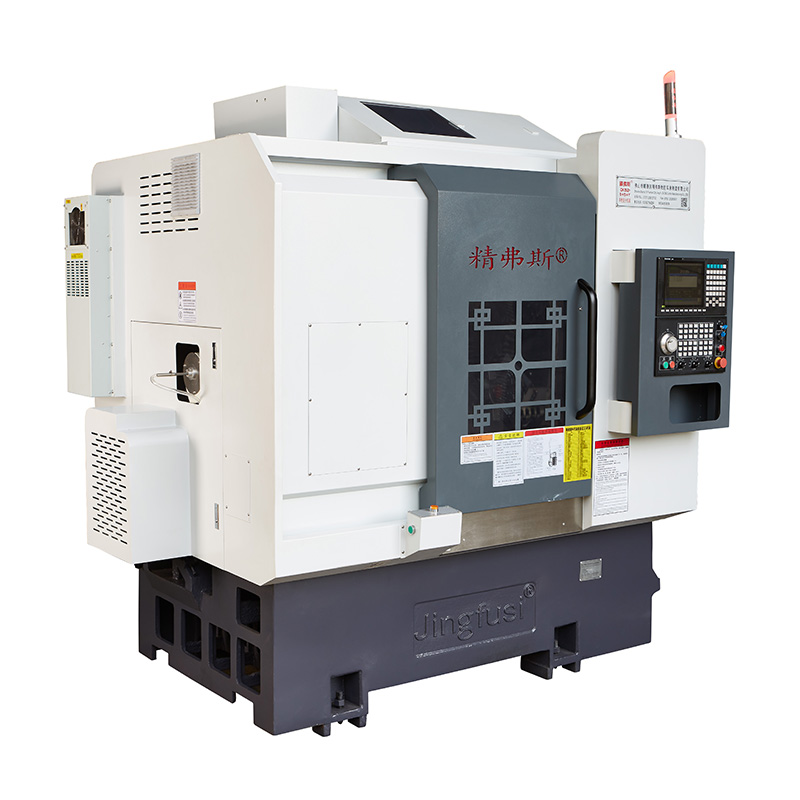

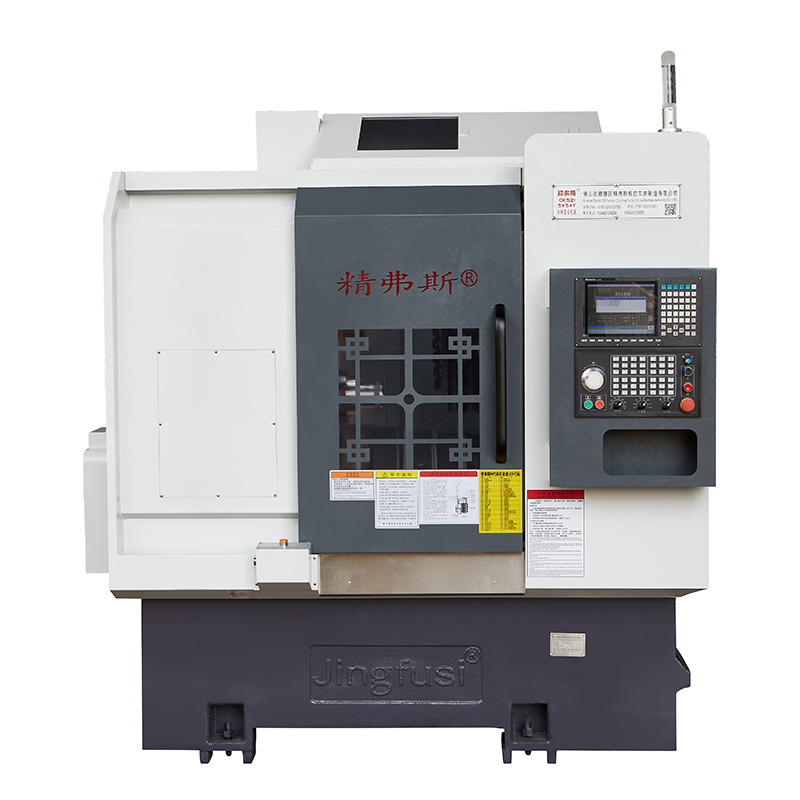

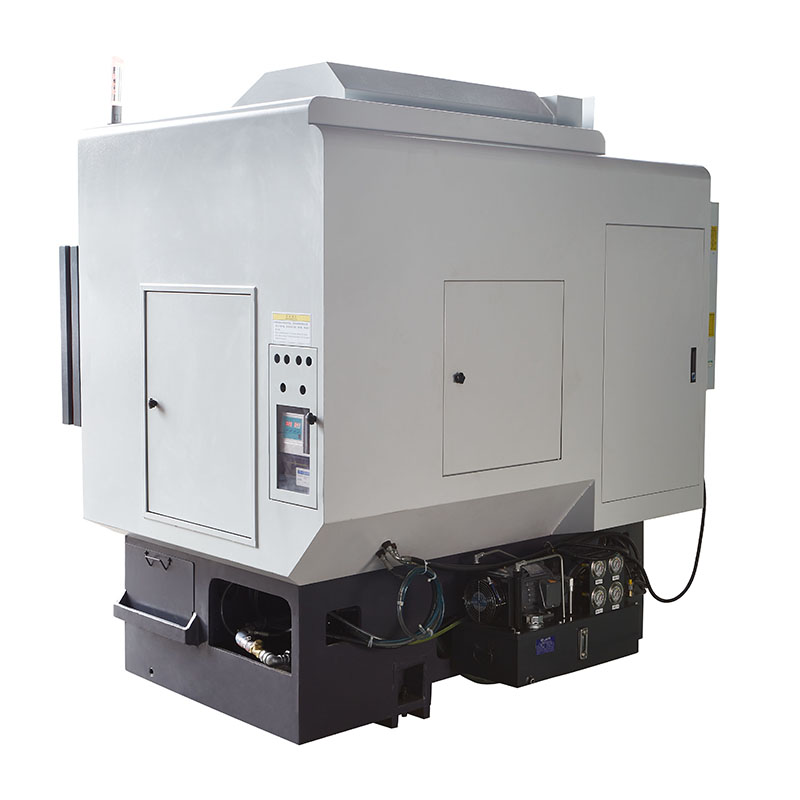

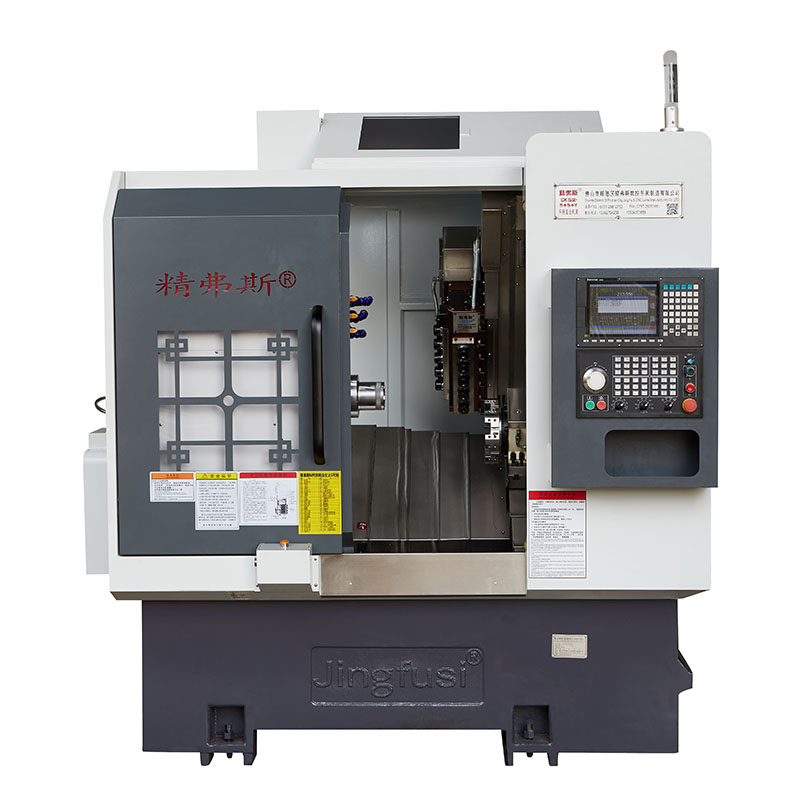

элемент | Токарлық станоктың үлгісі | бірлік | CK46DTY | CK52DTY |
Өңдеу аумағы | Шпиндельдің максималды айналу диаметрі | мм | Ø 600 | |
Шеңбердің максималды айналу ұзындығы | мм | 300 | ||
Бардың максималды диаметрі | мм | Ø 45 | Ø 55 | |
бас ось | Шпиндельдің максималды жылдамдығы | айн/мин | 6000(4500 параметрі) | 4200(3500 параметрі) |
Шпиндель басының түрі |
|
A2-5 | A2-6 | |
Шпиндель саңылауының диаметрі | мм | Ø 56 | Ø 66 | |
жем | X/Z/Y осінің максималды инсульті | мм | 800/400/±60 | |
Шпиндельдің ортасынан өтетін 90 ° қуат басы | мм | 60 | ||
X/Z/Y осінің максималды жылдам қозғалысы | м/мин | 24(18-параметр) / 24(18-параметр) /15(12-параметр) | ||
X/Z/Y осінің бұрандалы өзегі | мм | 32/32/32 | ||
X/Z/Y осі роликті жол | мм | 35/35/35 | ||
Қуат мұнарасы |
Қуат мұнарасының үлгісі (қуат мұнарасы) | БМТ | BMT45, Қосымша BMT55 | |
Қуат басы | IS | ER25 | ||
Тұрақты құрал ұстағыш өлшемі | мм | 25X25 | ||
Саңылау ұстағышының диаметрі | мм | Ø25 | ||
Бөртпелер | Негізгі қозғалтқыштың қуаты/моменті | кВт/Нм | 7,5 КВт/номиналды 47Нм | 11КВт/номиналды 72Нм |
X/Z/Y осінің қозғалтқыш қуаты/моменті | кВт/Нм | яскава 1,8КВт/11,5Н. Қосымша жаңа буын 2,4 КВт/ номиналды 11,5 Нм | ||
Мұнараның қуатты қозғалтқышының максималды жылдамдығы | айн/мин | 80000°(қуат басы ≤7000 өзгеріс,90°қуат басы ≤6000 өзгеріс) | ||
Қуат басы қозғалтқышының қуаты/моменті | кВт/Нм | 8,5 КВт/ номиналды 16,5 Нм | ||
Мұнара құралын өзгерту қозғалтқышының қуаты/моменті | кВт/Нм | Жаңа буын 1,0 КВт /3,1 НМ | ||
басқа | Шпиндельді орналастыру тежегіш құрылғысы |
|
гидравликалық қысым | |
Төсек бейімділігі | ° | 35° | ||
Станок ұзындығы X ені X биіктігі | мм | 2200X1500X1900 | ||
Бүкіл машинаның жалпы салмағы | КГ | 3900 кг | ||
Жалпы қуат | кВт | 15 | ||
Орташа қуат тұтынуы | кВт/сағ | 3 |
Машинаның дәлдігі, Jingfus факторының стандарты: | ||||||||
Негізгі сынақ элементі | Схематикалық диаграмма | Зауыттық стандарт | ||||||
Шпиндельдің радиалды соғуы |
![]() |
Сыртқы конустың ағуын анықтаңыз | 0.0035 | |||||
X осінің қайталанатын орны |
![]() |
X осінің қайталанатын орналасуын анықтаңыз. Ескертпе: Суық қозғалтқыш пен ыстық қозғалтқыштың қатесін жою үшін алдымен шамамен 50 рет болжаңыз, содан кейін қайталанатын орналасуды анықтаңыз. | 0.003 | |||||
Z осінің қайталанатын орны |
![]() |
Z осінде қайталанатын позицияны анықтау. Ескертпе: Суық қозғалтқыш пен ыстық қозғалтқыштың қатесін жою үшін алдымен шамамен 50 рет болжаңыз, содан кейін қайталанатын орналасуды анықтаңыз. | 0.003 | |||||
Y осінің қайталанатын орны |
![]() |
Y осінде қайталанатын орналасуды анықтаңыз. Ескертпе: Суық қозғалтқыш пен ыстық қозғалтқыштың қатесін жою үшін алдымен шамамен 50 рет болжаңыз, содан кейін қайталанатын орналасуды анықтаңыз. | 0.004 | |||||
C осінің қайталау орны |
![]() |
С осінің бекітілген нүктесінің қайта орналасуын анықтаңыз, ескеріңіз: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қатесін жою үшін шамамен 50 рет болжаңыз, содан кейін қайталанатын позицияны анықтаңыз. | 20 доғалы секунд | |||||
C осінің айналмалы орны |
![]() |
C осінің кездейсоқ орналасу дәлдігін анықтаңыз, ескеріңіз: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін жою үшін шамамен 50 рет болжаңыз, содан кейін қайталанған параметрлерді тексеріңіз | 72 доғалы секунд | |||||
Қуат басын қысу соққысы |
![]() |
Конус соғу | 0.015 | |||||
Қуат басын қысу соққысы |
![]() |
Қысқыш ұру | 0.01 | |||||
Егер тұтынушы X/Z/Y осінің ISO немесе VD1 дәлдігін сынағысы келсе, ол келісім-шартты жазу кезінде анықталуы керек. Тұтынушы бұл элементті Jingfusi зауытының бастапқы қабылдауымен бір уақытта сынап көруі керек. | ||||||||
