CNC қиғаш төсектер

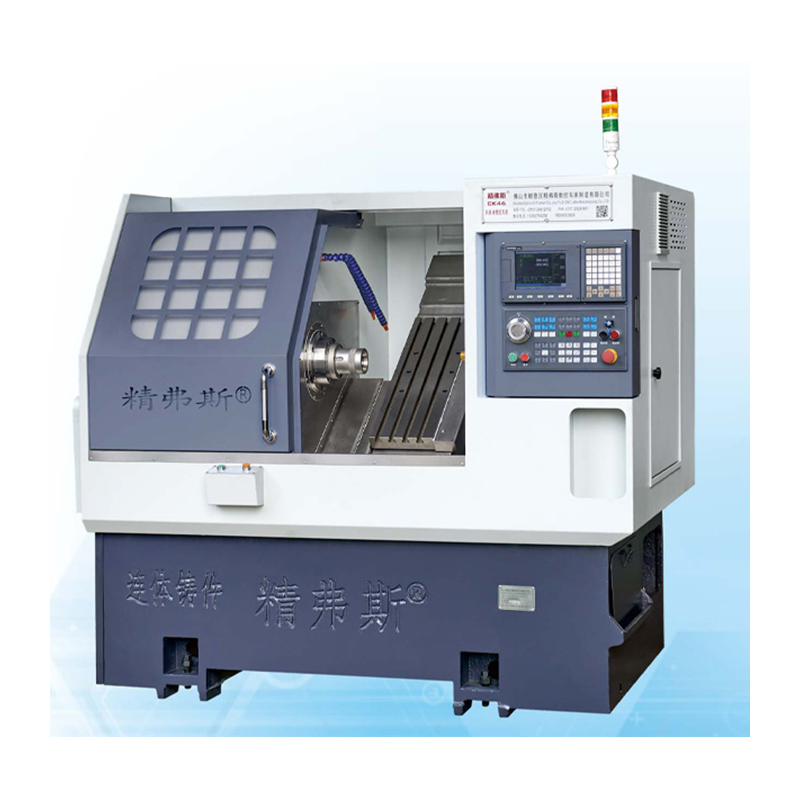

JingFusi® CNC Slant төсек-орындары 35 градусқа арналған момент құрылымы, момент құрылымы бар 35 градусқа арналған дизайн, тіпті ауыр жүктеме жұмыстары кезінде де минималды деформацияны қамтамасыз ете отырып, минималды деформацияны қамтамасыз етеді. Бұл көлбеу төсек дизайны жеңілдетілген орнатуды, ауыстыру және инспекциялық процестерді жеңілдетеді. Жоғары дәлдіктегі шардың бұрандалары мен шпиндельдермен бірігіп, өңдеуді өңдеудегі ерекше дәлдік пен бетті жылтыратқыштарға кепілдік береді.

Үлгі:CK46

Сұрау жіберу

Өнім Сипаттамасы

CNC Slant төсек-орындары - бұл бастапқы негізде JingFusi® CNC жетілдіру және жаңарту. Жоғары өңдеудің жоғары өнімділігі мен бастапқы модельдің оңай жұмыс істеуі негізінде ол толығымен қоршалған көлбеу төсек дизайнымен және үлкен жұмыс кеңістігімен жасалды. , жоғары температуралы жылдамдығы және оңай реттеу және техникалық қызмет көрсетуі бар CNC станоктарының дәлдігі.

Өнім туралы мәліметтер

Параметрлер тізімі

жоба		бірлік	Ck46	Ck52	Ck76
Максималды бұру ұзындығы		мм	350
Төсектегі максималды бұрылыс диаметрі		мм	Ø 500
Скейтбордтағы максималды бұру диаметрі		мм	Ø 160
Төсек бейімділігі		°	35
X / z осінің тиімді саяхаты		мм	Диаметрі 1000/400
X / z Бұрандалы бұрандалардың сипаттамалары		мм	32
X / z осьтік рельстер сипаттамалары		мм	35
X / z-ось моторы		КВт	1.3
X / Z осінің максималды жылдам қозғалысы		м / менің	24
Машина құралының ұзындығы x ені x Биіктігі		мм	2100x1580x1800
Барлық машинаның жалпы салмағы		КГ	2600
Пышақ нөмірі		бекіту	8
Шаршы пышақ мөлшері		мм	20x20
Дөңгелек тесік кескіш мөлшері		мм	Ø20
Жалпы қуат		кВт	13	13	16
Қуатты орташа тұтыну		КВт / сағ	2	2	2.5
Негізгі білік	Шпиндельдің беті формасы		A2-5	A2-6	A2 -8


	Максималды шпиндель жылдамдығы	r / min	6000 (4500-ге орнатылады)	4200 (3500-ге қойылған)	3200 (2500-ге қойылған)
	Шпиндель моторы	КВт	7.5	7.5	11
	Шпиндель моторының бағаланған моменті	Л	47.8NM	47.8NM	72нм
	Диаметрі бар ең көп жолақ	мм	Ø 45	Ø 51	Ø 75

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Анықтау әдісі	Зауыттық стандарт


Шпиндель радиалды ұру,		Сыртқы коньдің жүгіруін анықтаңыз	0.0025


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.0025


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.0025


Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
