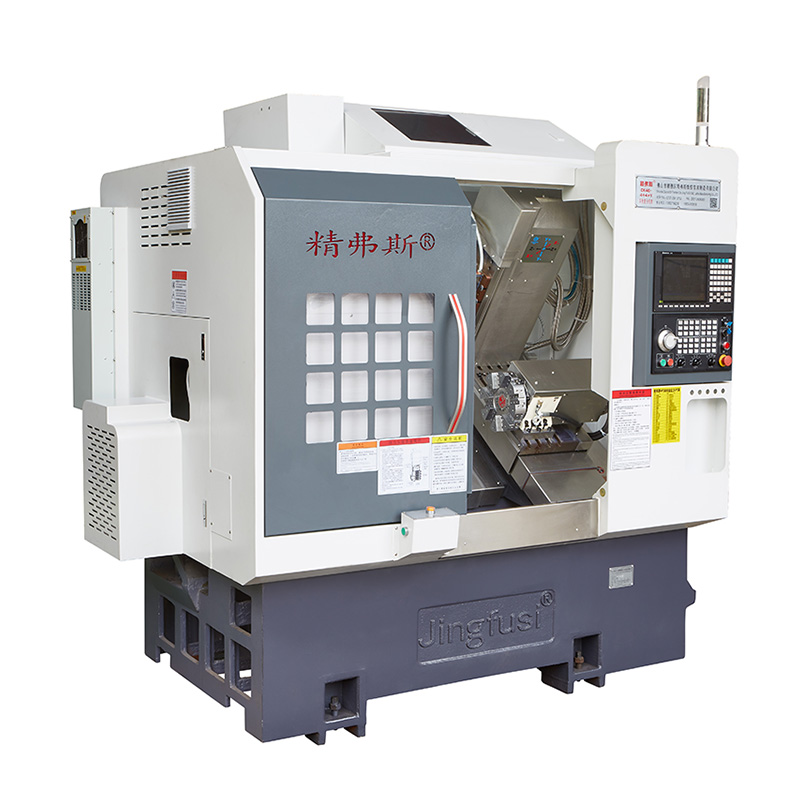

CNC көп мақсатты бұру орталығы машинасы

CNC көп мақсатты бұру орталығын енгізу - жоғары сапалы дәл өңдеудің түпкілікті шешімі. Бұл қуатты машина сонымен бірге ең күрделі бұрылыс қосымшаларының талаптарын қанағаттандыру үшін жасалған, оны дәлдік пен тиімділіктің ең жоғары деңгейлерін қажет ететін бизнес үшін ең жақсы таңдау жасауға арналған.

Үлгі:CK52-5+5+Y

Сұрау жіберу

Өнім Сипаттамасы

Табылған, CNC көп мақсатты бұру орталығы машинасы - бұл көптеген тапсырмаларды өңдеуге қабілетті және бұрғылау операциялары - бұл ұнтақтау, жіп кесу және басқалармен күрделі тапсырмалардан жұмыс істеуге қабілетті және сенімді машина.

CNC көп жұмыс істейтін бұру орталығының негізгі сипаттамаларының бірі - оның жетілдірілген басқару жүйесі, ол операторларға өңдеу процесінің барлық аспектілерін оңай бағдарламалап, бақылауға, максималды дәлдік пен дәлдікті қамтамасыз етеді. Пайдаланушыға ыңғайлы интерфейсімен, бұл құрылғыны қолдануға оңай және кез-келген жұмыстың қажеттіліктеріне сәйкес келуі мүмкін.

Бекітілген басқару жүйесіне қосымша, CNC көп жұмыс істейтін бұрылыс орталығының машинасы сонымен қатар жоғары сапалы компоненттер, соның ішінде жоғары дәлдік жүйесі, жоғары дәлдік сызықты бағыттаушы және берік, шойын негізі бар. Бұл компоненттер әрбір жұмыстың ең жоғары стандартқа сай болуын қамтамасыз ету үшін тамаша үйлесімділікпен жұмыс істейді.

Сіз шағын бизнес немесе үлкен корпорация болсаңыз да, CNC көп жұмыс істейтін бұрылыс орталығының машинасы барлық өңдеу қажеттіліктері үшін тамаша таңдау болып табылады. Оның алдыңғы қатарлы мүмкіндіктерімен, ұзақ мерзімді құрылыс және ерекше дәлдікпен, бұл машина сіздің күткеніңізден асып, сізге жоғары сапалы, сапалы жылдармен қамтамасыз етеді.

Қорытындылай келе, CNC көп мақсатты бұрылыс орталығының машинасы - бұл дәл өңдеудегі ең жақсы нәрсені талап ететін бизнес үшін қосымша шешім. Оның жетілдірілген мүмкіндіктері, пайдаланушыға ыңғайлы интерфейс және сенімді құрылыс, бұл сізге жылдар бойы сенімді және тиімді жұмыс істеуді қамтамасыз етеді. Неліктен күту керек? Осы керемет машина туралы көбірек білу үшін бүгін бізге хабарласыңыз және ол сіздің бизнесіңізді қалай өзгерте алады.

Машиналық саяхат диаграммасы

Өнім туралы мәліметтер

Параметрлер тізімі

зат	мазмұны	бірлік	Ck46-5 + 5 + y	Ck52-5 + 5 + y
Өңдеу көлемі	Төсекке айналдыру	мм	Ø 500
	Сыртқы шеңбердің максималды ұзындығы	мм	320
	Максималды бар диаметрі	мм	Ø 45	Ø 51 ~ 55
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	6000 (4000-ға қойылған)	4500 (3500-ге қойылған)
	Шпиндельдің бас түрі		A2-5	A2-6
	Диаметрі тесік арқылы шпиндель	мм	Ø 56	Ø 66
тамақтану	X / z / y ось максималды соққысы	мм	800/470/310
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (18) / 24 (18-бап) / 15 (параметр 8)
	X / z / y axis бұрандасы	мм	32/32/25
	X / z / y осьтік рельс	мм	35/35/25
Пышақ мұнарасы	Сегіз станция мұнарасы	ДК	8 станция, қос саңылаулы құрал иесілерімен, қосымша 12 станциямен жабдықталуы мүмкін
Қуат бастығы	Power Head құралын ұстап тұру		ER25
	Қуат басының максималды жылдамдығы	r / min	6000 (4000-ға қойылған), көбінесе өнімдерді 4000-нан өңдеу үшін қолданылады
	Максималды орнату Бұрғылау және фрезерлік бас диаметрі	мм	Ø 16
	Қуат басының білігі мен білігі арасындағы қашықтық	мм	65
Электр машиналары	Негізгі моторлы қуат / момент	КВт / нм	7.5 кВт / 47,75нм, қосымша 11 кВт / 70.03nm, өңдеу қуаты 80 және одан жоғары болат бөлшектерге арналған
	X / z / y ось моторы / момент	КВт / нм	Yaskawa 1.8KW / 11.5NM. Қосымша жаңа буын 2.4 кВт / бағамы 11.5nm
	X / z Қуат басының моторы / момент	КВт / нм	2,4 кВт / 11.5нм
	Қуат бас моторының максималды жылдамдығы	r / min	5000
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық қысым
	Төсек бейімділігі	°	35
	Пышақ үстелінің ұзындығы x ені	мм	700x290
	Машина құралының ұзындығы x ені x Биіктігі	мм	2200x1580x2000
	Барлық машинаның жалпы салмағы	КГ	3430
	Жалпы қуат	кВт	13
	Қуатты орташа тұтыну	КВт / сағ	2

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
