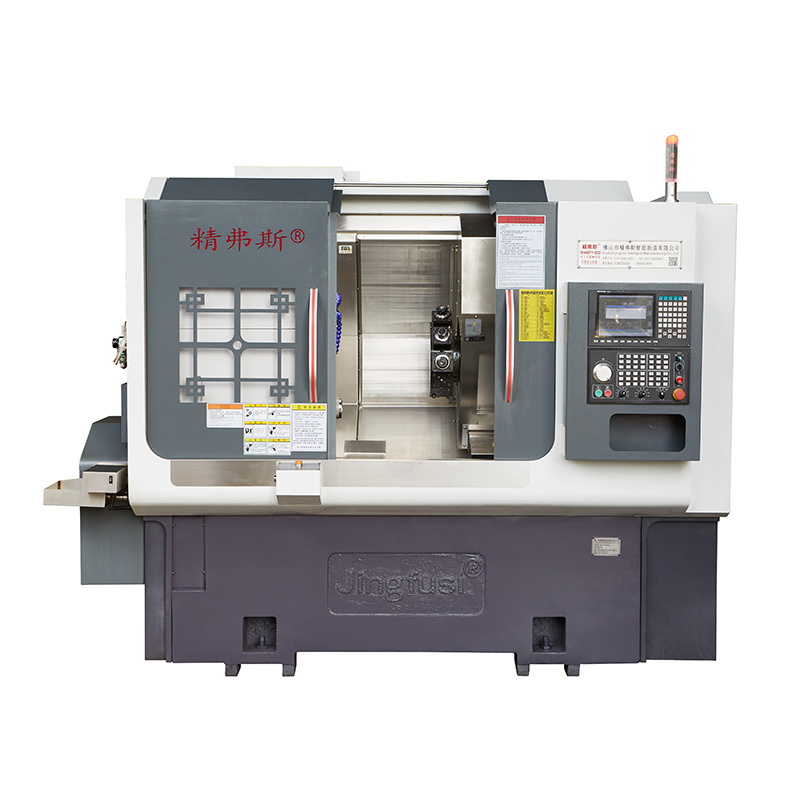

CNC фрезерлеу және коммозиттік машинаны бұру

CNC фрезерлік және айналмалы композициялық құрылғыны Қытай жеткізушілерінде жиі CNC диірмені болып табылады, бұл фрезерлік және бұрылу процестерінің мүмкіндіктерін біріктіретін жіктелген өндірістік жабдықтар. Бұл машина дәл өңдеуге арналған және әртүрлі салалардағы көптеген өтініштер ұсынады.

Үлгі:CK46DTY

Сұрау жіберу

Өнім Сипаттамасы

Фрезерлеу мүмкіндігі: CNC фрезерлік және айналмалы композициялық машинасы бұрғылау, скучно, контурлау және ілмегі сияқты операцияларды орындай алатын фрезерлік құралдармен жабдықталған. Бұл құралдар күрделі пішіндер мен мүмкіндіктерді құру үшін дайындамадан материалды алып тастау үшін қолданылады.

Ұшу мүмкіндігі: Мұнай және гидравликалық құйрығы бар CNC макияждарында дайындаманы бұру мүмкіндігі бар папа шпиндельі бар. Бұл шпиндель бұрылыс жұмыстары үшін қолданылады, ол материалды кесу арқылы кесуді қамтиды, өйткені дайындама айналады. Бұрғылау цилиндрлік және конустық пішіндерді, сондай-ақ жіптер жасау үшін пайдалануға болады.

Мульти-осьті басқару: CNC диірмендеріне арналған машиналар көбінесе көптеген қозғалыстың осьтері, дәл және күрделі өңдеуге мүмкіндік береді. Бұл осьтерге бірнеше бұрыштар мен бағдарлардан бөлшектерді өңдеуге мүмкіндік беретін x, y, z және айналмалы осьтер болуы мүмкін.

Автоматты құралдарды ауыстырғыш: Мұнұртқа CNC бұру және фрезерлік біріктірілген құрылғыда әр түрлі кесу құралдарын тез және тиімді түрде ауыстыруға болатын автоматты құралдарды ауыстырғыш болуы мүмкін, бұл үздіксіз өңдеуге және әмбебаптығына мүмкіндік беретін.

Жұмыс бөлігін қысу: құрылғы дақтылы қысып, дабынды мықтап қысып, өңдеу кезінде, дәлдік және қайталануды қамтамасыз ету механизмдерімен жабдықталған.

CAD / CAM интеграциясы: CNC диірмені машиналары әдетте CAD (автоматтандырылған дизайн) және CAM (компьютерлік өңдеу) файлдарын түсіндіре алатын компьютерлік бағдарламалық қамтамасыздандырумен басқарылады. Бұл өңдеу жұмыстарын және кешенді бөлшектерді өндіруді нақты бағдарламалауға мүмкіндік береді.

Жоғары дәлдік: Бұл машиналар өздерінің жоғары дәлдікпен және тығыз толеранстары үшін белгілі, оларды күрделі және дәл өңдеуді қажет ететін қосымшалар үшін қолайлы етеді.

Жан -пенділігі: CNC диірмендеріне арналған машиналар жан-жақты және оларды кең спектрде, соның ішінде аэроғарышта, автомобиль, медициналық және жалпы өндірістік салаларда қолдануға болады.

Тиімділік: бір машинадағы фрезерлеу және бұру жұмыстарының үйлесімі өндіріс тиімділігін арттырады, өйткені ол әртүрлі машиналар мен трансферттердің қажеттілігін төмендетеді.

Кешенді бөлікті өндіріс: CNC диірмені айналым машиналары екі қабатты және бұрылған мүмкіндіктермен күрделі бөлшектерді өндіруге өте ыңғайлы, өйткені олар бір орнатуда барлық қажетті әрекеттерді орындай алады.

Бұл автоматты бұру және фрезерлік біріктірілген машиналар әдетте қозғалтқыш компоненттері, аэроғарыш бөлшектері, медициналық құрылғылар, медициналық құрылғылар сияқты күрделі және нақты өңдеуді қажет ететін бөлшектер мен бөлшектерді өндіруде қолданылады. Олар заманауи өндірістік процестердегі құнды актив, өйткені олар өндірісті жеңілдетіп, тиімділігін арттырады.

CNC фрезерлеу және композициялық машиналармен айналысу схемасы

CNC Milling and Turning Composite Machine

Өнім туралы мәліметтер

CNC фрезерлеу және композиттік құрылғы параметрлерінің тізімі

зат	Патшаның үлгісі	бірлік	Ck52dty	Ck76dty	Ck46dty
Өңдеу көлемі	Шпиндельдің максималды айналу диаметрі	мм	Ø 700
	Сыртқы шеңбердің максималды ұзындығы	мм	520
	Максималды бар диаметрі	мм	Ø 55	Ø 72	Ø 45
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	4200 (3500 параметр)	3200 (2000 параметр)	6000 (4500 жиын)
	Шпиндельдің бас түрі		A2 - 6	A2 -8	A2 - 5
	Диаметрі тесік арқылы шпиндель	мм	Ø 66	Ø 86	Ø 56
тамақтану	X / z / y ось максималды соққысы	мм	260/500 / ± 60
	90 ° Қуат бастары шпиндельдің ортасынан өтеді	мм	30
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (16) / 24 (16 параметр) / 14 (8-бап)
	X / z / y axis бұрандасы	мм	40
	X / z / y axis роликті трек	мм	35/45/35
Мұнараны қуат	Мұнараны қызықтыратын модель (Power Turret)	Bmt	Bmt55
	Қуат басының коллеті	Болды	Er32
	Тіркелген құрал ұстағыштың мөлшері	мм	25x25
	Бұрақ ұстағыш диаметрі	мм	Ø32
Электр машиналары	Негізгі моторлы қуат / момент	КВт / нм	11 кВт / бағаланған 72nm	15 кВт / 98nm бағаланған	7,5 кВт / бағамы 47NM
	X / z / y ось моторы / момент	КВт / нм	Yaskawa 2.9 кВт /18.6.6nm.6nm түйісуі
	Мұнарасы қуаты моторының қуаты / моменті	КВт / нм	Жаңа ұрпақ 3.1 кВт / 15NM
	Мұнара қуат қозғалтқышының максималды жылдамдығы	r / min	6000 (4000 параметр), жалпы жылдамдықты 4000
	Power Head Motor Power / момент	КВт / нм	3.1 кВт / 15нм
	Мұнара құралының қуаты / моменті Моторды өзгерту	КВт / нм	Жаңа буын1.0 кВт /3.1nm
Тенток	Тоқырауға арналған инсульт	мм	520
	Тоқыраудың максималды гидравликалық соққысы	мм	100
	Тоқ тәрізді ине конус тесіп алыңыз	М)	Мохтар 5 #
	Кеңес пен Чак арасындағы максималды қашықтық	мм	690
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық, міндетті емес бағдарламаланады
	Төсек бейімділігі	°	30 ° немесе 15 °
	Машина құралының ұзындығы x ені x Биіктігі	мм	2500x1680x1900
	Барлық машинаның жалпы салмағы	КГ	5000 кг
	Жалпы қуат	кВт	20
	Қуатты орташа тұтыну	КВт / сағ	3

Мұнаррлық бұрылыс және фрезерлер құралы құралының дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Анықтау әдісі	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
