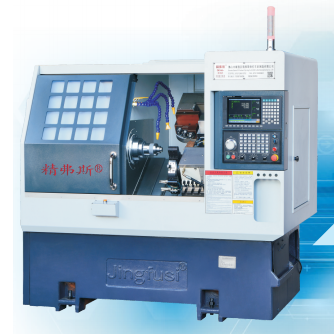

Негізгі спецификация | |||
Элемент | бірлік | Техникалық сипаттама | Ескерту |
Макс. айналу диаметрі | мм | 250 |
|
Макс. бұрылыс диаметрі. токарь үстінде | мм | Ø500 |
|
Макс. сырғымалы төсек арқылы бұрылу диаметрі | мм | Ø160 |
|
Көлбеу төсек дәрежесі | дәрежесі | 35° |
|
X осінің тиімді қозғалысы | мм | 1000 |
|
Z осінің тиімді қозғалысы | мм | 400 |
|
X/Z осі макс. жылдам жүру жылдамдығы | м/мин | 24 |
|
Үстел өлшемі: L X W | мм | 700 x 290 |
|
Машинаның өлшемі: L x W x H | мм | 2100x1580x1800 |
|
Машинаның таза салмағы | кг | 2600 |
|
|
дана | 8 |
|
Шаршы құралдар | мм | 20 x 20 |
|
Саңылау пышағы өлшемі | мм | Ø20 |
|
Жалпы жылқы | кВт | 13 |
|
Орташа қуат тұтыну | кВт/сағ | 2 |
|
Шпиндель бетінің пішіні |
|
A2-5 | 52:A2-6;CK36:A2-4 |
Шпиндель жылдамдығы | айн/мин | 6000 | 52:4200;CK36:5000 |
Шпиндель жылдамдығын орнату | айн/мин | 1-4500 | 52:1-3500;CK36:1-4500 |
Шпиндельдің номиналды моменті | Нм | 35Нм (1500р/мин) | 52:47,8нм;CK36:38нм |
Бардың максималды диаметрі | мм | Ø45 | 52:Ø50;CK36::Ø50 |
Машинаның дәлдігі, Jingfus факторының стандарты: | ||||
Негізгі сынақ элементі | Схематикалық диаграмма | Зауыттық стандарт | ||
Шпиндельдің радиалды соғуы, |
![]() |
Сыртқы конустың ағуын анықтаңыз | 0.0035 | |
X осінің қайталанатын орны,X |
![]() |
X осінің қайталанатын орналасуын анықтаңыз. Ескертпе: Суық қозғалтқыш пен ыстық қозғалтқыштың қатесін жою үшін алдымен шамамен 50 рет болжаңыз, содан кейін қайталанатын орналасуды анықтаңыз. | 0.003 | |
Z осінің қайталанатын орны,Z |
![]() |
Z осінде қайталанатын позицияны анықтау. Ескертпе: Суық қозғалтқыш пен ыстық қозғалтқыштың қатесін жою үшін алдымен шамамен 50 рет болжаңыз, содан кейін қайталанатын орналасуды анықтаңыз. | 0.003 | |
Егер тұтынушы X/Z/Y осінің ISO немесе VD1 дәлдігін сынағысы келсе, ол келісім-шартты жазу кезінде анықталуы керек. Тұтынушы бұл элементті Jingfusi зауытының бастапқы қабылдауымен бір уақытта сынап көруі керек. | ||||
