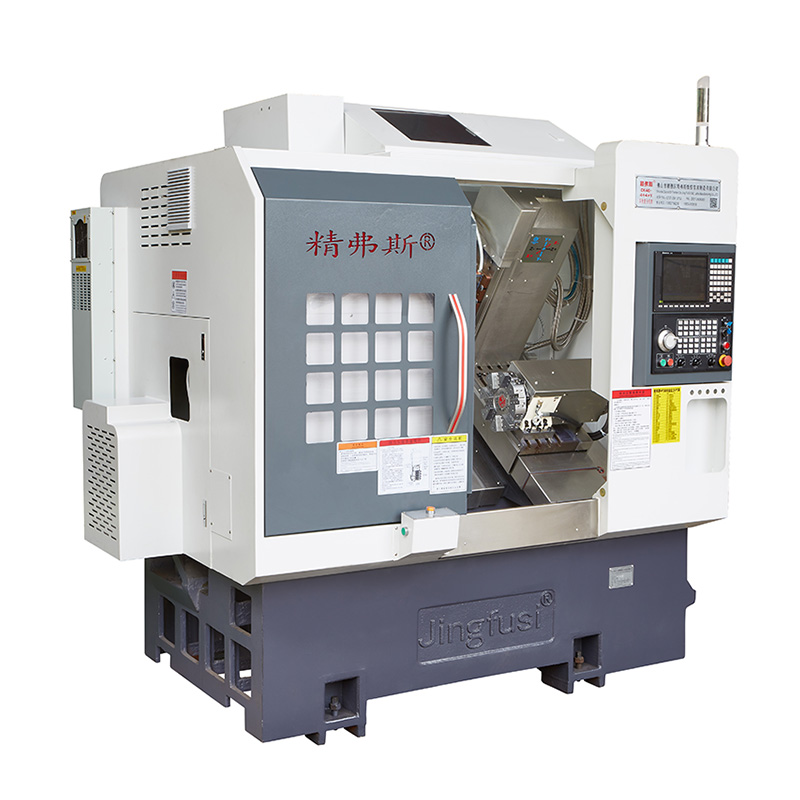

CNC автоматты лате машинасы

Сіз өзіңіздің компанияңыздың өнімділігін арттыратын сенімді және тиімді машинаны іздейсіз бе? CNC автоматты лате машинасынан басқа емес қараңыз. Оның озық технологиялары мен дәлдігімен бұл машина сіздің барлық өндірістік қажеттіліктеріңіз үшін тамаша шешім болып табылады.

Үлгі:CK52-5+5+Y

Сұрау жіберу

Өнім Сипаттамасы

CNC автоматты лат машинасын енгізу - жоғары сапалы өндіріске қажет дәл құрал

Мұнда осы керемет машинаның кейбір негізгі ерекшеліктері бар:

Дәлдік технологиялар: CNC автоматты лате машинасы барлық жұмысыңыздың ең жоғары және дәлдікке сәйкестігін қамтамасыз ету үшін ең соңғы дәлдікпен жабдықталған. Қазіргі заманғы бағдарламалық жасақтаманы қолдану арқылы құрылғы сізге ең жақсы дәлдік пен дәлдікпен, сізге ең жақсы нәтиже бере алады.

Керемет: Сіз шикізатпен немесе дайын өніммен жұмыс істеп жатсаңыз, бұл машина бәрін шеше алады. Оның әмбебаптығы мен көп осьтік функционалдылығымен сіз қарапайым, қарапайым геометрияға дейін кез келген бөлікті жасай аласыз.

Қолданудың қарапайымдылығы: CNC автоматты лат машинасы пайдаланушыға ыңғайлы және жұмыс істеу оңай. Интуитивті басқару элементтері мен қарапайым бағдарламалау жүйелерімен сіздің командаңыз өнімділікті арттыра отырып, еш уақытта жылдамдыққа көтеріле алады.

Тұрақтылық: Тек ең жоғары сапалы материалдармен жасалған, бұл машина соңғы рет жасалған. Ол өндірістік орталардың ең қажетігінен де төтеп бере алады және сіздің инвестицияңыздың көпшілігіңізді қамтамасыз етуді қамтамасыз ете алады.

Техникалық қызмет көрсетуі Төмен: CNC автоматты лақтағы машинасы минималды техникалық қызмет көрсетуді қажет етеді, уақытты және ақшаны үнемдеуді қажет етеді. Қарапайым дизайнымен және берік құрылысы бар, сіз шынымен маңызды нәрсеге назар аудара аласыз - сіздің өндірісіңіз.

Қорытындылай келе, CNC автоматты борттық машинасы кез-келген өндірістік желіге керемет қосымша болып табылады. Дәлдік технологиясы, әмбебаптық, пайдаланудың қарапайымдылығымен, ұзақ мерзімді және төмен техникалық қызмет көрсету, бұл құрылғы сіздің компанияңыздың өнімділігін арттырады. Тартадан тартынбаңыз, CNC автоматтандырылған бақталас машинасына инвестиция салып, ертең сыйақыны жинай бастаңыз!

Машиналық саяхат диаграммасы

Өнім туралы мәліметтер

Параметрлер тізімі

зат	мазмұны	бірлік	Ck46-5 + 5 + y	Ck52-5 + 5 + y
Өңдеу көлемі	Төсекке айналдыру	мм	Ø 500
	Сыртқы шеңбердің максималды ұзындығы	мм	320
	Максималды бар диаметрі	мм	Ø 45	Ø 51 ~ 55
Негізгі ось	Максималды шпиндель жылдамдығы	r / min	6000 (4000-ға қойылған)	4500 (3500-ге қойылған)
	Шпиндельдің бас түрі		A2-5	A2-6
	Диаметрі тесік арқылы шпиндель	мм	Ø 56	Ø 66
тамақтану	X / z / y ось максималды соққысы	мм	800/470/310
	Х / Z / Y осінің ең көп жылдам қозғалысы	м / менің	24 (18) / 24 (18-бап) / 15 (параметр 8)
	X / z / y axis бұрандасы	мм	32/32/25
	X / z / y осьтік рельс	мм	35/35/25
Пышақ мұнарасы	Сегіз станция мұнарасы	ДК	8 станция, қос саңылаулы құрал иесілерімен, қосымша 12 станциямен жабдықталуы мүмкін
Қуат бастығы	Power Head құралын ұстап тұру		ER25
	Қуат басының максималды жылдамдығы	r / min	6000 (4000-ға қойылған), көбінесе өнімдерді 4000-нан өңдеу үшін қолданылады
	Максималды орнату Бұрғылау және фрезерлік бас диаметрі	мм	Ø 16
	Қуат басының білігі мен білігі арасындағы қашықтық	мм	65
Электр машиналары	Негізгі моторлы қуат / момент	КВт / нм	7.5 кВт / 47,75нм, қосымша 11 кВт / 70.03nm, өңдеу қуаты 80 және одан жоғары болат бөлшектерге арналған
	X / z / y ось моторы / момент	КВт / нм	Yaskawa 1.8KW / 11.5NM. Қосымша жаңа буын 2.4 кВт / бағамы 11.5nm
	X / z Қуат басының моторы / момент	КВт / нм	2,4 кВт / 11.5нм
	Қуат бас моторының максималды жылдамдығы	r / min	5000
өзге	Шпиндельді орналастыру тежегіш құрылғысы		Гидравликалық қысым
	Төсек бейімділігі	°	35
	Пышақ үстелінің ұзындығы x ені	мм	700x290
	Машина құралының ұзындығы x ені x Биіктігі	мм	2200x1580x2000
	Барлық машинаның жалпы салмағы	КГ	3430
	Жалпы қуат	кВт	13
	Қуатты орташа тұтыну	КВт / сағ	2

Станоктың дәлдігі

Машинаның дәлдігі, Jingfus факторы стандарты:
Негізгі сынақ элементі	Схемалық диаграмма	Зауыттық стандарт


Шпиндель радиалды ұру		Сыртқы коньдің жүгіруін анықтаңыз	0.0035


X-осьті қайталау орны		X-осьтің қайталанған орналасуын анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Z-осьті қайталау позициясы		Z осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.003


Y-осьті қайталау позициясы		Y осінде қайталанған орналастыруды анықтаңыз. ЕСКЕРТПЕ: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналасуын анықтаңыз, содан кейін қайталама орналасуын анықтаңыз.	0.004


C осьті қайталау позициясы		Бекітілген нүктенің орнын анықтауды анықтаңыз, ескертпе: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама орналастыруды анықтап, 50 рет алдын-ала болжаңыз	20 доға секунд


С осьтік айналмалы айналым		C осінің кездейсоқ дәлдігін анықтаңыз, ескерту: алдымен суық қозғалтқыш пен ыстық қозғалтқыштың қателігін, содан кейін қайталама параметрлерді сақтаңыз	72 доға секунд


Қуат басының қысқышты соғуы		Конус	0.015

Қуат басының қысқышты соғуы		Қысқышты ұру	0.01

Егер тұтынушы x / z / y осінің ISO немесе VD1 дәлдігі бойынша дәлдікті тексергісі келсе, ол келісім-шарт жасасу кезінде анықталады. Тапсырыс беруші бұл тармақты JingFusi зауытының алғашқы қабылдауының бір уақытта тексеруі керек.
